LabStak™ M20
The Alfa Laval LabStak™ M20 module is a flexible plate-and-frame test unit for flat sheet membranes and membrane filtration processes. It is the ideal unit for research and developmental work, quality assurance as well as pilot plant process optimization and up-scaling. The unit can be equipped with all RO, NF, UF and MF flat sheet membranes from Alfa Laval. An optional M20-2.5” housing makes the unit easily convertible also for spiral wound testing
Handy and flexible
The Alfa Laval LabStak™ M20 module will be your partner of choice, if dependable and reproducible results are crucial to your work.
This flexible unit is designed for plate-and-frame operation. Two external stay bolts and a low end flange with full stroke permit quick and simple alteration of the module membrane area. Any area between 0.036 and 0.72 m² (divisible by 0.036) can easily be inserted without use of additional tool.
The Alfa Laval LabStak™ M20 module tolerates high operation temperature and pressure and it can be equipped with the full range of flat sheet membranes available from Alfa Laval. With the optional Alfa Laval Lab M20-2.5" housing it is possible to test also spiral membranes.
Option
For the Alfa Laval LabStak™ M20 module we offer a specially designed Alfa Laval Lab M20-2.5" housing which can be inserted between the module flanges.
This special housing makes the Alfa Laval LabStak™ M20 module easily convertible into a spiral membrane test unit for sanitary full-fit 2.5" spiral membranes. A unique combination of plate-and-frame and spiral wound technologies in one unit.

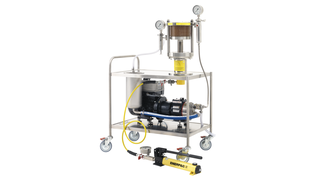

Alfa Laval TestUnit M20
The Alfa Laval TestUnit M20 is a fully integrated system on an open and wheeled stainless steel table holding the Alfa Laval LabStak™ M20 module and other basic components.
Benefits
- flexible membrane areas from 0.036 m² to 0.72 m²
- simultaneous test of different membrane types
- option to test spiral membranes
- easy exchange of spiral and flat sheet membranes
- separate permeate outlet from each individual membrane pair
- high operating temperature and pressure
- variation of cross-flow from 3.5 to 24 l/min.
- compact and space-saving design
- all components in compliance with FDA and EEC regulations, allowing use within food and pharmaceutical processing applications
Cum funcţionează:
Flow diagram of Alfa Laval LabStak® M20
Separare fizică
Filtrarea cu membrană este un proces de separare fizică în care forța motrice este diferența de presiune dintre cele două părți ale membranei speciale. Acest proces se caracterizează prin abilitatea de a separa moleculele de diferite mărimi și caracteristici. Aproape toată filtrarea industrială cu membrană se realizează ca filtrarea cu flux transversal, unde lichidul care este filtrat curge paralel cu membrana la o viteză mare și sub presiune.
Bariera fizică
În termenii cei mai de bază, filtrarea cu membrană implică trecerea unui singur flux de alimentare printr-un sistem cu membrană care îl separă în două fluxuri individuale, cunoscute sub numele de permeat și retentat. Membrana care le separă este o barieră fizică cu caracteristici foarte specializate - o barieră prin care doar anumite componente selectate din fluxul de alimentare pot trece.
Trecerea
Porii acestui tip de material - membrană sunt atât de mici încât ei sunt măsurați în Angstrom (10-10 m) și este necesară presiune pentru a forța lichidul să treacă prin aceștia. De fapt, porii din membranele folosite pentru nanofiltrare și osmoză inversă sunt atât de mici încât nu pot fi văzuți nici măcar cu un microscop electronic de scanare.
Self
Alfa Laval offers a wide range of small-scale and pilot laboratory plants based on either plate-and-frame modules or full-fit spiral elements - or a combination of both.
