LabUnit M10

Cu o suprafață a membranei de numai 336 mp Alfa Laval LabUnit M10 este cea mai mică și cea mai compactă instalație de filtrare cu membrană pentru flux transversal oferită de Alfa Laval pentru ultrafiltrare și microfiltrare. Este un sistem complet integrat și o alegere populară pentru scopuri educaționale și de cercetare și munca de dezvoltare.

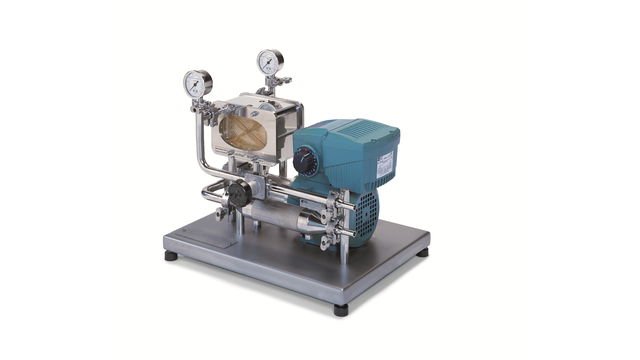

labunit m10 left side 640x360

Sistem complet integrat

Alfa Laval LabUnit M10 este o unitate extrem de versatilă și ușor de utilizat, pentru dezvoltarea si optimizarea procesului, pentru intensificare precum și în scopuri de formare. Flexibilitatea de a instala și testa simultan  două membrane diferite face ca unitatea să devină un instrument eficient pentru selecția inițială a membranelor.

Alfa Laval LabUnit M10 poate fi utilizată cu gama completă de membrane plate oferite de Alfa Laval pentru ultrafiltrare și microfiltrare.

Alfa Laval LabStak® M10

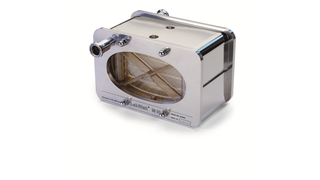

Alfa Laval LabStak® M10_320x180pxUnitatea Alfa Laval LabStak® M10 instalată în Alfa Laval LabUnit M10 este de asemenea disponibilă ca unitate de testare separată pentru aceleași aplicații ca și Alfa Laval LabUnit M10, și cu aceleași proprietăți distincte.

Beneficii

  • Sistem complet integrat, dar flexibil, alcătuit dintr-un Alfa Laval LabStak® M10 complet cu pompa necesară, conducte, supape, schimbător de căldură și instrumente Schimbarea ușoară a membranelor
  • Placă transparentă pentru observarea fluxului încrucișat
  • Testarea simultană a două tipuri diferite de membrane
  • Temperatură ridicată de funcționare (80 ° C)
  • Volumul mediu de testare
  • Model de flux similar cu cel al modulelor mai mari
  • Toate componentele în conformitate cu reglementările FDA și CEE, permițând utilizarea în cadrul aplicațiilor de prelucrare a produselor alimentare și farmaceutice

Cum funcţionează:

Diagrama de flux a unei instalații tipice

O unitate de placă și cadru este proiectată cu canale deschise pe suprafața membranei.  Fluxul de alimentare /retentatul curge prin acestea.

Membrana în sine este susținută de plăci perforate cu numeroase fante care permit permeatului să se adune și să fie scos din unitate prin intermediul tuburilor de colectare a permeatului.

Unități plăci și cadru folosesc membrana însăși, ajutată de inele de blocare sau benzi, pentru a sigila alimentarea/ retentatul să se amestece în canalele de permeat. Acest lucru previne, de asemenea, scurgeri de la placa de stivă.

LabUnit M10 flow diagram
