PureBilge

PureBilge este un sistem complet automatizat centrifugal de tratare a apei de santină care curăță apele reziduale uleioase la bordul navelor de pe mare. Prin eliminarea eficientă a poluării mării cu ulei, face ca apa de santină să poate fi evacuată în condiții de siguranță peste bord.

oil cleaning system

Acest sistem de separare centrifugală  cu o singură treaptă, de mare viteză, curăță în mod eficient volume mari de apă de santină atât pe mare cât și pe uscat, fără utilizarea chimicalelor, filtrului de absorbție sau membranelor.

Eficiență de curățare

PureBilge realizează, în general, un conținut de ulei în apă mai mic de 5 ppm. Performanța a fost dovedită în condiții de funcționare reale și nu este afectată de învolburarea valurilor, șocurile petroliere sau încărcăturile mari de solide.

Performanță de separare superioară

PureBilge dispune de un orificiu de intrare patentat XLrator, care accelerează ușor apa de santină pe măsură ce intră în vasul de separare. Acest lucru previne împrăștierea picăturilor de ulei și formarea de emulsii suplimentare, care conferă PureBilge un avantaj substanțial față de alte sisteme de separare centrifugale.

Certificate și rentabile

Certificate în conformitate cu rezoluțiile OMI, MEPC.107 (49) și documentul Pazei de Coasta
al U S 46 CFR 106.50, PureBilge este proiectat pentru operarea fără pilot 24/7
.

Nu sunt necesare ore-om pentru funcționare sau de supraveghere. De asemenea, nu există nici un reziduu de pompat la mal și nu este nevoie să se transporte deșeuri terestre, cum ar fi elemente de filtrare, elemente de coalescență, carbon activ, sau depozite floculare. Acest lucru contribuie la cheltuieli reduse de exploatare

Ușor de instalat în orice încăpere a motorului

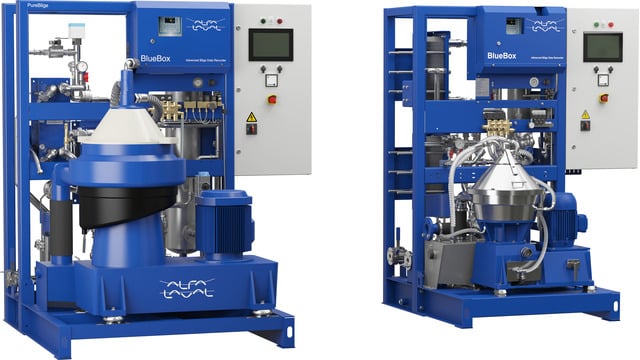

Conceput pentru instalare, conectare și deschidere, PureBilge este un modul separator compact și testat în fabrică, care este ușor de instalat în orice încăpere a motorului. Funcționarea continuă înseamnă că nu este nevoie de rezervoare mari de reținere a apei de santină, ceea ce eliberează spațiu și crește capacitatea pentru incarcaturile utile.

Monitorizare și control complet automatizate

Noul regulatorul de proces EPC 60 este un controlor de proces ușor de operat Alfa Laval, conectat la calculator. Aceasta facilitează monitorizarea și controlul avansat al funcțiilor PureBilge prin afișarea în parametri clari, alarme și alte date.

Opțiunile PureBilge

PureBilge include o gamă largă de opțiuni care simplifică în continuare instalarea și întreținerea. Alegeti echipamentul opțional care se potrivește cerințelor dumneavoastră și condițiilor existente la bord:

    • Certificat 5 ppm
    • Recuperare căldură
    • Cutie de siguranță
    • Debitmetru
    • kit de îndepărtare a nămolului
    • Unitate CIP
    • Unitate de dozare chimică
    • Auto-curățare automată a filtrelor
    • Telecomandă



Citiți cea mai recentă lucrare ”albă”

Alfa Laval PureBilge White paper.pdf 2017-03-22 829 kB

Capacități de separare a PureBilge

PureBilge este disponibil în două versiuni standard:

  • PureBilge 2515: 2 500 l/h, 15 ppm
  • PureBilge 2505: 2 500 l/h, 5 ppm
  • PureBilge 5015: 5 000 l/h, 15 ppm
  • PureBilge 5005: 5 000 l/h, 5 ppm

Cum funcţionează:

PureBilge este un sistem complet automat, cu o treaptă de pompare, o etapă de preîncălzire, și o etapă de separare centrifugală, cu un proces complet de control și monitorizare. Acesta cuprinde un separator de mare viteza BWPX 307, un dulap de comandă cuprinzând un controler de operare EPC 60, un grilaj de supapă și țeavă și un modul de pompe de alimentare.

Principiul de funcționare

O pompă de alimentare cu control al variatoarelor de frecvență direcționează apa uleioasă în sistemul PureBilge din rezervorul de decantare a apei reziduale sau echivalentul acestuia.

După trecerea printr-un filtru care reține particulele mari prezente în alimentare, fluidul trece printr-un schimbător de căldură care ii ridică temperatura la nivelul cerut pentru o eficiență de separare optimă (în general 60-70 ºC).

O vană cu trei căi direcționează apoi fluidul către etapa de separare, dacă toate condițiile de proces, cum ar fi temperatura de alimentare, presiunea de alimentare și viteza de separare, se încadrează în valorile prestabilite de proces. Dacă vreo condiție de procesare nu este îndeplinită, vana redirecționează fluidul înapoi în rezervorul de decantare a apei reziduale.

Dispozitivul de admisie cu flux laminar patentat XLrator accelerează ușor apa reziduală în vasul separator cu un minim de forfecare și înspumare. Acest lucru îmbunătățește considerabil eficiența separării prin prevenirea împrăștierii picăturilor de ulei și formarea în continuare de emulsii. Aceasta este cheia pentru performanța superioară a PureBilge, în comparație cu alte sisteme pe bază de separare prin centrifugare.

PureBilge XLrator

Separatorul centrifugal cu disc-stiva PureBilge se rotește cu o forță gravitațională de 6.000 G generate la 8000 rpm. Uleiul și emulsiile sunt separate de apa cu ulei și evacuate continuu prin orificiul de evacuare a uleiului. Reziduurile solide care se adună la baza bolului separator sunt evacuate intermitent la intervale prestabilite și sunt direcționate către un rezervor de colectare a nămolului sau uleiurilor uzate.

O pompă de apă inclusă, sau disc de separare, deversează continuu de apă de santină separată prin orificiul de evacuare a apei curate. Destinația apei de santină separate depinde de conținutul său de ulei, care este monitorizat continuu într-un punct de prelevare izochinetic de un monitor al uleiului în apă. Dacă conținutul de ulei este sub limita de alarmă prestabilită, care poate fi setată de la zero la 15 ppm, apa de santină separată poate fi pompată direct peste bord sau într-un rezervor „curat“ de reținere a apei de santină pentru evacuarea peste bord mai târziu. Daca conținutul de ulei depășește limita ppm, scurgerea este returnată pentru reprocesare.
