Aalborg Micro

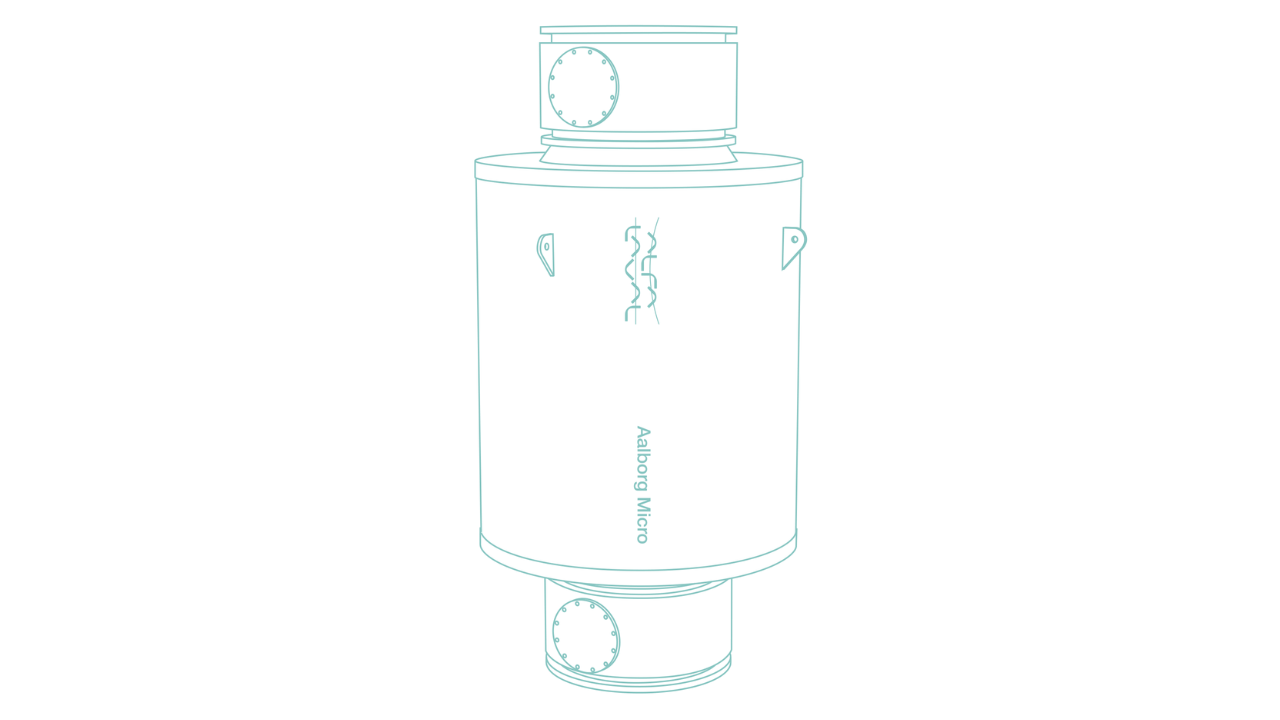

Alfa Laval Aalborg Micro este un boiler/economizor compact unic, proiectat pentru recuperarea căldurii reziduale de la motoarele auxiliare ale unei nave.

Aalborg Micro蒸汽发生器-Aalborg Micro steam generator

Modul rentabil de a vă satisface nevoia de abur

  • Design extrem de compact, plug-and-play pentru o integrare ușoară
  • Timp scurt de recuperare a investiției prin economii de combustibil de până la 25%
  • Uzură și întreținere reduse
  • Start-up rapid (2 minute)
  • Volum de produs și inerție reduse care contribuie la o durată de funcționare ridicată

Reduceți consumul de combustibil, asigurați redundanța și optimizați instalația de abur. Lăsați căldura reziduală să vă acopere necesarul de abur – și să vă asigure că nava va fi în conformitate cu reglementările din 2020 și nu numai.

Aalborg Micro este o soluție inovatoare, cu un potențial extraordinar de economisire a combustibilului - mic și ușor de instalat.

Prin recuperarea căldurii din sistemul auxiliar de evacuare a motoarelor, Aalborg Micro oferă o oportunitate remarcabilă de a economisi combustibil și a face economii. O instalație tipică de modernizare economisește suficient combustibil pentru a ajunge la recuperarea investiției în 1-2 ani - și nu sunt doar economii de bani. Emisiile de CO2 sunt reduse cu aproximativ 900 de tone anual.



.

Waste heat stack 460x360.jpg

Aplicație

Doar o parte din energia electrică eliberată de motoarele marine este destinată propulsiei. O mare parte din ea este eliberată sub formă de căldură și este util să recuperăm cât mai mult posibil din această energie. Acest lucru este valabil nu numai pentru motoarele principale, ci și pentru motoarele auxiliare.

Aburul produs cu Aalborg Micro poate susține sau satisface nevoile de abur în port, dar poate îndeplini și alte funcții. Pentru navele ale căror motoare principale, de cursă lungă, produc gaze de eșapament mai rece, acesta poate furniza un jet de abur necesar în timpul unei călătorii. Navele care utilizează mix de combustibili, începând cu 2020, pot necesita, de asemenea, abur suplimentar, deoarece acești combustibili vor trebui depozitați la o temperatură ambiantă mai ridicată, chiar dacă temperatura lor de pompare este mai mică.

.

Steam working principle 460x360.jpg

Principiul de funcționare

Aalborg Micro este instalat după motoarele auxiliare ale navei (sau motoarele principale mici). Când gazele de eșapament trec peste suprafața de încălzire Micro Aalborg, energia termică reziduală din gaz este absorbită pentru producerea de apă caldă sau abur.

Aalborg Micro nu este proiectat cu propriul său spațiu de abur. Este utilizat racordat la unul sau mai multe boilere pe bază de petrol, care acționează ca spațiu de abur / apă. Circulația forțată asigură Aalborg Micro apă cu temperatura de saturație de la boilerele cu combustibil. Pompele de circulație sunt situate între boilerele cu combustibil petrolier - sau un tambur de abur separat - și Aalborg Micro.

În Aalborg Micro, căldura de la gazele de eșapament ale motorului este transferată în apă prin convecție. Amestecul de abur/apă generat este apoi transmis în spațiul de abur al boilerului pe bază de ulei, unde particulele de apă mai grele se separă de abur.

.

Exemple de configurare

Optimizarea instalației de abur prin recuperarea căldurii reziduale de la motoarele auxiliare

Config 1.jpg

Economizor pentru boilerul pe bază de petrol



Config 2.jpg

Redundanță completă pentru instalația de abur existentă



Config 3.jpg

Cum funcţionează:

.

Aalborg Micro marine how it works.png

.

Date tehnice

  • Capacitate: 500 kW până la 5 MW
  • Greutate (inclusiv izolație): 400-3900 kg
  • Diametru (inclusiv izolație): 950–1870 mm
  • Înălțime (inclusiv izolație): 1700–2800 mm
  • Conexiuni: sudate
  • Izolație: 150 mm
  • Dispozitiv intrare / ieșire mediu : DN100
  • Dispozitiv intrare / ieșire evacuare: DN450 la DN1000
  • Temperatura maximă de admisie: 535 ° C
  • Temperatura minima de evacuare: 130 ° C
  • Pierderi de presiune: <4500 Pa
  • Presiune maximă: 39 bar (g)



Micro tech.jpg
