Alfa Laval - CXP

Alfa Laval CXP este un condensator compact pentru aplicațiile cu apă dulce care utilizează agenți frigorificiagenți frigorifici HCFC sau HFC la presiune medie și mare (30 - 45 barg). Interval capacitate 5 - 150 kW. Sunt disponibile PED/CE, EAC, SELO, DNV și alte omologări maritime importante.

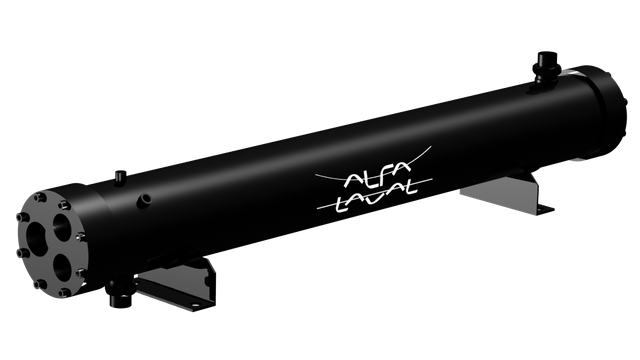

cxp front left side 640x360

Seria Alfa Laval CXP- pentru aplicațiile care utilizează agenți frigorifici R404

Pentru cerințele de capacitate scăzută seria Alfa Laval CXP este ideală pentru că este special fabricată pentru folosirea tuburilor mai mici, până la 150 kW. Această serie este adaptată (printre altele) pentru agenții frigorifici R404.

Opțiuni

  • ASME, EAC, SELO, DNV și alte omologări maritime importante sunt disponibile la cerere
  • Montarea picioarelor
  • Dispozitiv de picurare
  • Varianta pentru răcitor de abur

Cum funcţionează:



Toate condensatoarele de răcire cu apă sunt condensatoare tubulare cu carcasă cu un fluid principal - adaptat pentru un agent frigorific HCF cu două faze -  care circulă în interiorul carcasei și un al doilea – apă pură sau apă cu antigel – care circulă în interiorul tubului.

Condensatorii pentru apă dulce sunt fabricați pentru utilizarea lor ca o singură componentă în sistemele de răcire, care constau într-un compresor, un condensator, un vaporizator și o supapă de expansiune. Agentul frigorific ajunge de la compresor la condensatorul cu vapori la temperatură și presiune mare.

Agentul frigorific pătrunde în condensator prin conexiunea plasată în partea superioară a carcasei și se împrăștie peste tot prin intermediul plăcii de impact. Contactul agentului de refrigerare cu vapori fierbinți de înaltă presiune cu suprafața mare a tuburilor – care transportă apa de răcire – duce la condens.

După terminarea procesului de condensare, agentul frigorific este ușor subrăcit pentru a împiedica bulele de aburi să pătrundă în supapa de expansiune. Datorită performanței tuburilor, acest proces de condensare asigură o temperatură de condensare mai mică, rezultând o mai bună eficiență a sistemului de răcire.

Sursa apei de răcire poate fi un turn de răcire,  un uscător, o fântână, un râu, un lac sau un proces industrial.  Pe partea care intră în contact cu apa, există două cupluri de conductoare și garnituri cu două sau patru trepte care asigură viteza corectă a apei și valorile căderii de presiune pentru fiecare aplicație.
