Alfa Laval - DM

Alfa Laval DM este un vaporizator cu expansiune uscată cu o singură treaptă pentru răcirea comercială și industrială de refrigerare pentru aplicațiile de temperatură medie cu temperaturi de evaporare în intervalul -10 ÷ -20°C. DM este optimizat pentru agenți frigorificiR134a și R407F sub presiuni medii (21.5 barg). Interval capacitate 100 - 800 kW. Sunt disponibile PED/CE, ASME, EAC, SELO, DNV și alte aprobări maritime importante.

refrigeration cooling

Modelul Alfa Laval DM este un vaporizator tubular cu expansiune uscată cu carcasă dezvoltat pentru aplicațiile de refrigerare la temperatură medie. Design-ul DM este optimizat pentru agenții frigorifici R407F și R134a, însă se pot utiliza și cu R404A și R507.

Aplicație

Vaporizatorul Alfa Laval DM a fost dezvoltat pentru aplicațiile de refrigerare comerciale și industriale la temperaturi medii (de la -2°C la + 4°C), pentru păstrarea la rece a produselor din supermarket-uri sau pentru procesul de răcire industrială. Aceste aplicații necesită în mod normal temperaturi de evaporare de la -10 la -20°C în funcție de eficiența sistemului și antigelurilor, precum propilenă și etilenglicoli.

Tehnologie

Design-ul Alfa Laval DM este optimizat pentru agenții frigorifici R407F și R134a, însă se poate utiliza și pentru modelele R404A și R507. Cu noul său design inovativ cu o singură treaptă contra-curentului, seria vaporizatorului tubular cu carcasă Alfa Laval's DM garantează un maxim de eficiență, costuri reduse și un nou nivel de competitivitate.

Caracteristici

  • Noul design este optimizat pentru agenții frigorifici R134a și R407F pentru a corespunde cu viitoarele reglementări ale UE care vor dezaproba agenți de refrigerare, precum R404A și R507 în 2017 (GWP > 2500).
  • Se obține o foarte bună performanță termală datorită sistemului de distribuție brevetat și ale noilor deflectoare, care minimalizează devierea carcasei.
  • Design-ul foarte eficient cu o singură treaptă contra-curentului asigură cea mai bună performanță. În plus, tuburile pentru schimbătoare cu valț în interior maximizează coeficientul transferului de căldură și limitează efectele negative ale căderii de presiune.
  • Nu este nevoie de o marjă de siguranță pentru dimensionarea termală a vaporizatorului DM, aspect recomandat în general pentru alte evaporatoare (Dryplus-3 și Dryplus-E) în ghidul de utilizare Alfa Laval smarTube.

Furnizarea și livrarea vaporizatorului cu expansiune uscată Alfa Laval DM Vaporizatorul Alfa Laval DM este disponibil în câteva modele diferite cu capacități de peste 1.000 kW (temperatură medie).



Cum funcţionează:

Construcție

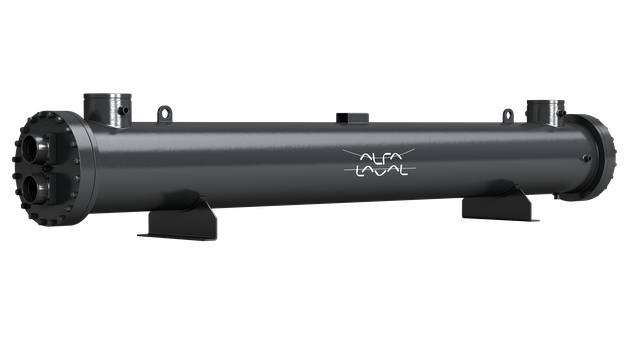

Vaporizatorul cu expansiune uscată Alfa Laval DM constă într-o carcasă (vas de presiune) care conține tuburi un singur mănunchi de tuburi cu o singură treaptă cu tuburi canelate. Dezvoltat pentru aplicațiile de refrigerare la temperatură medie, acest nou design este optimizat pentru agenții frigorifici R134a și R407F.

Principiu de operare

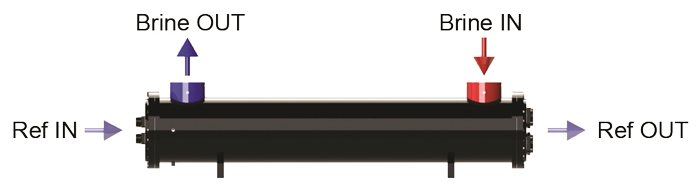

Vaporizatorul cu expansiune uscată Alfa Laval DM utilizează renumitul principiu al schimbătorului de căldură tubular cu carcasă pentru obținerea efectului dorit. Fluidul principal, sau agentul frigorific, curge în tuburi, în timp ce al doilea fluid (de obicei apă sau antigel) curge în exteriorul tuburilor (în interiorul carcasei) pentru a duce transferul de căldură de la un fluid la altul.

Agentul frigorific cu două faze curge prin valva de expansiune în vaporizator. Apoi continuă să curgă în interiorul tuburilor și se evaporă pe măsură ce absoarbe căldura din jurul fluidului secundar, care este răcit prin intermediul acestei pierderi de căldură.

Pentru obținerea celei mai eficiente răciri, agentul frigorific este supraîncălzit în partea finală a tubului care asigură faptul că acesta atinge compresorul sub formă de aburi. Deflectoarele construite în mod special în acest sens la nivelul carcasei stimulează eficiența transferului de căldură.
