Alfa Laval - DH

Alfa Laval DH este un vaporizator cu expansiune uscată cu două trepte pentru aplicațiile de răcire comerciale și de refrigerarea industrială cu temperaturi de evaporare de la 0°C la +10°C. DH se poate utiliza cu agenți frigorificiHCFC și HFC la presiune medie și înaltă (30 - 45 barg). Interval capacitate 18 - 1500 kW. Sunt disponibile PED/CE, ASME, EAC, SELO, DNV și alte aprobări maritime importante.

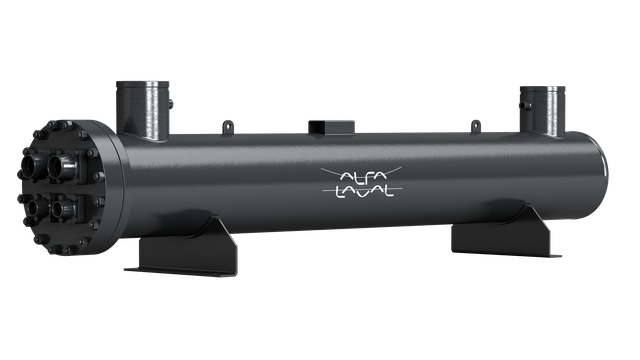

dh front left side 640x360

Aplicațiile comerciale și industriale de refrigerare

Vaporizatorul de tip expansiune uscată Alfa Laval DH s-a dezvoltat pentru aplicațiile de răcire comerciale și industriale cu refrigerare, precum aerul condiționat sau procesele de răcire industriale.  În general, aceste aplicații necesită o temperatură de evaporare în intervalul 0°C - +10°C, în funcție de eficiența sistemului.

Vaporizatorul cu expansiune uscată DH va înlocui vaporizatorul Dryplus-3.

Vaporizatorul cu expansiune uscată inovator

Vaporizatorul cu expansiune uscată inovator Alfa Laval DH dispune de un sistem de distribuție refrigerant unic, brevetat, care a fost optimizat pentru agenții frigorifici R407F/C și R410A. Se poate utiliza și cu R134a sau alți agenți frigorificiHFC/HFO. Design-ul deflectorului din plastic îmbunătățește performanța transferului de căldură a carcasei. Datorită acestor inovații, noul vaporizator  Alfa Laval DH oferă aceeași capacitate ca și modelul Alfa Laval Dryplus-3 dar este cu până la 30 % mai scurt.

Răcire ușoară și refrigerare

o Ușor de actualizat la noul vaporizator cu expansiune uscată Alfa Laval DH de la Alfa Laval Dryplus-3

o Ușor de selectat datorită software-ul Alfa Laval smarTube, un dispozitiv de calcul pentru dimensionarea termală

o Ușor de achiziționat oricând datorită accesului ușor prin intermediul Alfa Laval e-business portal: contactați organizația locală de vânzări Alfa Laval să vă autentificați

o Ușor de primit servicii prompte datorită unui nivel înalt de asistență

o Ușor de manevrat și stocat datorită design-ului compact (este cu până la 30 % mai scurt decât  Alfa Laval Dryplus-3)

o Ușor de instalat și dezafectat datorită valorii de refrigerare scăzute

o Ușor de redus impactul  asupra mediului cu nivelurile emisiilor de CO2 care sunt cu 25 % mai reduse decât Alfa Laval Dryplus-3.



Cum funcţionează:

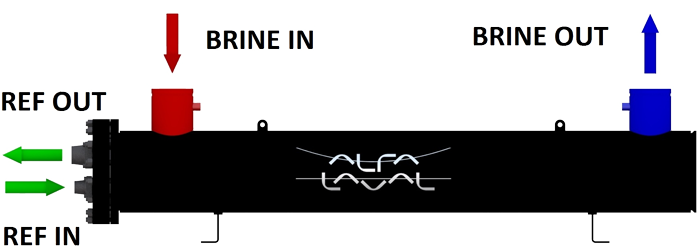

Principiu de operare

Vaporizatorul cu expansiune uscată Alfa Laval DH este de fapt un schimbător de căldură care utilizează principiul  tub-și-carcasă pentru atingerea efectului dorit. Constă într-un recipient sub presiune (carcasa) cu un mănunchi de tuburi în interior. Fluidul principal (agentul frigorific) curge prin aceste tuburi, în timp ce al doilea fluid (de obicei apă sau antigel) curge deasupra tuburilor (prin carcasă) pentru a aduce transferul de căldură de la un fluid la altul. Mănunchiul de tuburi standard este compus din tuburi din cupru cu aripioare.

Vaporizatorul cu expansiune uscată este proiectat pentru utilizarea lui ca o singură componentă în sistemele de răcire care constau într-un compresor, un condensator, un vaporizator și o valvă de expansiune. Agentul frigorific cu două faze ajunge la vaporizator de la valva de expansiune. Apoi curge în interiorul tuburilor și se evaporă în timp ce absoarbe căldura din preajma fluidului secundar, care este răcit ca rezultat al pierderii de căldură.

Partea finală a tubului este folosită în supraîncălzirea agentului de refrigerare pentru transformarea fluidului de refrigerare sub formă de aburi înainte ca acesta să ajungă la compresor pentru asigurarea unei răciri cât mai eficiente. Deflectoarele construite special în acest sens sunt utilizate în interiorul carcasei pentru o eficiență maximă a transferului de căldură.
