AlfaNova AQ

Schimbătoare de căldură cu plăci lipite prin fuziune Alfa Laval AlfaNova AQ sunt destinate aplicațiilor HVAC. Gama este certificată de AHRI® prin intermediul Programului de Certificare de lichefiere pentru brazare și a schimbătorului de căldură cu plăci lipite prin fuziune(LLBF) pentru a asigura performanța termică. Certificarea de performanță verifică dacă produsul funcționează în conformitate cu evaluarea publicată de producător.

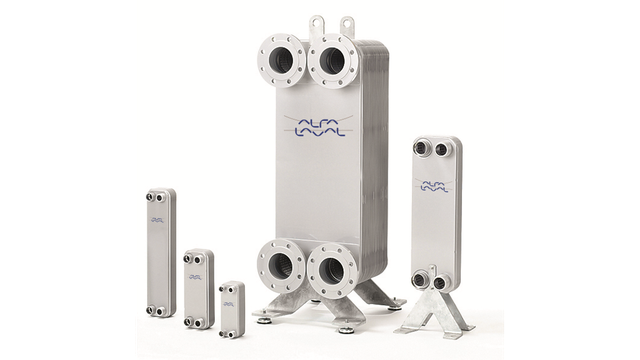

fhe alfanova ind&hvac right 640x360

Certificarea Standard 400 a Institutului de aer condiționat, încălzire și refrigerare (AHRI) este o verificare independentă de către o terță parte a performanțelor termice. Prin programul său de certificare și prin standarde, AHRI depune efort pentru a ajuta clienții să economisească energie, să își îmbunătățească productivitatea și să contribuie la asigurarea unui mediu mai bun.

Certificarea AHRI™ este marca de încredere al asigurării de performanță pentru echipamentele de încălzire, ventilație, aer condiționat și echipamente comerciale frigorifice. Produsele purtatoare de marca  se supun unei evaluări anuale riguroase și independente, pentru a se asigura că acestea îndeplinesc cerințele publicate de producători. Certificarea echipamentelor HVACR și a performanței componentelor permite consumatorilor să compare produsele pe baza unor evaluări de performanță verificate independent. Pentru a găsi produsele certificate de AHRI™, accesați directorul AHRI.

Procedurile și beneficiile de certificare AHRI

Pentru a certifica un produs standardelor AHRI, producătorul transmite către AHRI specificațiile și datele de performanță pentru evaluarea performanțelor și certificarea potențială.

Odată certificate, cumpărătorii și utilizatorii pot fi siguri că:

  • Schimbătorul de căldură cu plăci va funcționa în conformitate cu evaluările publicate de producător.
  • Performanța produsului poate fi ușor comparată pentru aplicația specifică.

Schimbătoarele de căldură cu plăci Alfa Laval AlfaNova AQ sunt fabricate 100% din   oțel inoxidabil , componentele fiind combinate împreună folosind o tehnologie avansată patentată de Alfa Laval. Acest lucru asigură niveluri de igienă și rezistență la coroziune, de neegalat de orice alt schimbător de căldură brazat. De asemenea, este practică utilizarea schimbătoarelor de căldură cu plăci din oțel inoxidabil în instalații rezervate în mod obișnuit pentru unitățile convenționale semi-sudate și sudate.

Rezistența la coroziune face ca Alfa Laval AlfaNova AQ să fie popular în instalațiile de încălzire urbană în care se utilizează apă corozivă. Canalele igienice de transfer de căldură și rezistența mecanică fac, de asemenea, ca unitățile Alfa Laval AlfaNova să fie ideale în aplicațiile în care se pune accentul pe igienă, cum ar fi răcitoare de refrigerare cu apă curată  și sistemele de încălzire cu apă de la robinet.

Cost eficient pentru toți cei implicați

Utilizatori finali

  • Reduce semnificativ costurile de funcționare pe durata de viață prin asigurarea unui sistem mai eficient din punct de vedere energetic
  • Asigură o valoare totală a investiției prin reducerea costurilor pentru testele pe teren și marjelor de performanță suplimentare ale componentelor.

Consultanți

  • Permite proiectarea unui sistem în care performanța tuturor componentelor principale sunt certificate în mod independent
  • Asigură că obiectivele privind consumul de energie și controlul climatic pot fi îndeplinite
  • Oferă o bază verificabilă pentru selectarea schimbătorului de căldură
  • Protejează proprietarul și consultantul inginer de  preocupările legate de performanță în timpul punerii în funcțiune și după instalare

Contractori

  • Asigură că toate schimbătoarele de căldură cu plăci certificate incluse în propuneri vor produce performanța termică declarată
  • Reduce timpul de depanare în timpul punerii în funcțiune și după pornire

Institutul de Aer Condiționat, Încălzire și Refrigerare (AHRI) – Programul de Certificare a Performanței unui Produs este un program voluntar, administrat și guvernat de AHRI, care asigură ca diferitele tipuri de produse de încălzire, ventilație, aer condiționat, refrigerare și încălzire a apei operează conform afirmațiilor publicate de producător.

Produsele care sunt certificate prin Programul de Certificare a Performanței unui Produs AHRI sunt testate permanent, la AHRI de către un laborator terț, contractat de AHRI pentru a determina abilitatea produsului de a se conforma la unul sau mai multe standarde de rating ale produsului sau specificațiile acestuia.

Cum funcţionează:

Tehnologia transferului de căldură implică aducerea a două substanțe la temperaturi diferite, apropiate una de alta, astfel încât una să încălzească sau să răcească pe cealaltă.

Proiectare

Schimbătorul de căldură cu plăci lipite prin fuziune Alfa Laval AlfaNova este format din plăci ondulate din oțel inoxidabil, o placă-cadru și o placă de presiune. Plăcile de transfer termic din pachetul de plăci sunt lipite împreună folosind tehnologia AlfaFusion, o metodă unică de lipire a componentelor din oțel inoxidabil, care este un brevet Alfa Laval.

AlfaFusion etanșează și fixează plăcile împreună la punctele de contact, asigurând o eficiență optimă a transferului de căldură și rezistență la presiune. Proiectarea plăcii garantează cea mai lungă durată de viață posibilă. Distribuirea sarcinii pe mai multe puncte de contact separate oferă o rezistență excelentă la uzura la presiune. Lipirea plăcilor din oțel inoxidabil împreună elimină nevoia de garnituri și de plăci cadru groase.



Principiul de funcționare

Canalele pentru fluide se formează între plăci. Cele două fluide curg în canale alternative într-un model de curgere în contracurent pentru a obține cel mai eficient transfer de căldură. Transferul energiei termice de la un fluid la altul are loc pe suprafața mare. Ondularea plăcilor este special concepută pentru a induce turbulențe maxime și distribuție uniformă a ambelor fluxuri de fluid, pentru a face transferul de căldură cât mai eficient posibil.

Material

Schimbătoarele de căldură cu plăci lipite prin fuziune Alfa Laval sunt alcătuite din oțel inoxidabil solid AISI 316.

Curățarea

Debitul turbulent în schimbătorul de căldură are un efect de auto-curățare. Cu toate acestea, dacă este încă necesară curățarea, aflați mai multe despre CIP (Curățarea pe loc)
