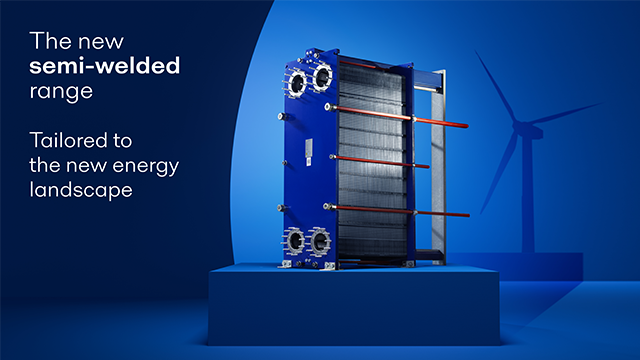

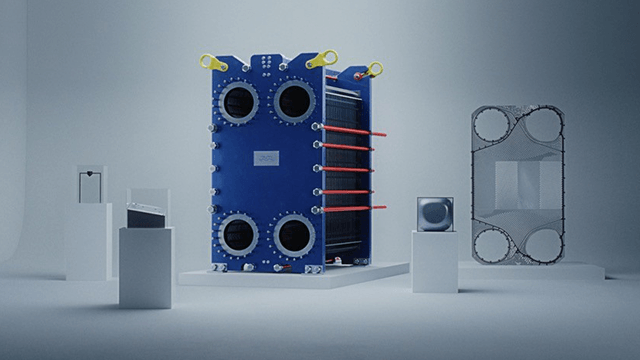

Gama semi-sudată industrială

Schimbătoarele de căldură cu plăci semi-sudate sunt potrivite pentru refrigerare, procese chimice și diverse tipuri de sarcini de utilitate industrială. Sistemul unic de etanșare RefTight™ Alfa Laval garantează o etanșare îndelungată între canalele sudate, deoarece sudura cu laser se află în exteriorul canelurii garniturii inelare. Suprafața netedă asigură o etanșare uniformă și strânsă pe întregul inel de etanșare.

Alfa Laval semi-welded plate heat exchangers

Foarte eficient și flexibil

  • Unitate compactă care economisește spațiu
  • Cost redus de exploatare datorită eficienței energetice superioare și a intervalelor lungi dintre etapele de service
  • Etanșare sigură și fiabilă, fără risc de contaminare încrucișată
  • Rezistență la oboseală, presiune și temperatură

Puteți comanda linia semi-sudată Alfa Laval Industrial pentru diverse programe de temperatură, limitări ale căderii de presiune, medii și presiuni de funcționare. Diferitele dimensiuni ale liniei de produse acoperă o gamă completă de capacități și fluxuri de transfer de căldură. Toate sunt proiectate și selectate cu grijă pentru a obține performanțe optime.

.

Presiunile mai mari necesită un standard mai ridicat

Dacă sarcinile dvs. de încălzire și răcire necesită presiuni mai mari, este timpul ca afacerea dvs. să necesite un standard tehnologic mai ridicat. Descoperiți fiabilitatea totală și performanța termică eficientă cu gama de schimbătoare de căldură semi-sudate de la Alfa Laval.

DNS highpressure 640x360

Eficiență ridicată cu sistem unic de etanșare

Schimbătoarele de căldură cu garnituri și plăci semi-sudate Alfa Laval Industrial sunt adecvate pentru lichide și gaze incompatibile cu garniturile normale sau la presiuni mai mari. Se utilizează în mod obișnuit în aplicații de refrigerare pentru evaporarea și condensarea amoniacului și a CO2 .

Sistemul unic de etanșare Alfa Laval RefTight™ garantează o etanșare îndelungată pe toată durata de funcționare între canalele sudate, deoarece sudura cu laser se află pe exteriorul canelurii garniturii inelare.

Ce face ca schimbătoarele noastre de căldură cu plăci să fie atât de fiabile, eficiente și ușor de servisat?

Echipate cu caracteristici bine proiectate, care fac diferența, linia Alfa Laval Industrial de schimbătoare de căldură semi-sudate este ușor de întreținut și are o durată de funcționate îndelungată.

Sistem de etanșare RefTightTM

Etanșeitate de înaltă performanță pentru sarcini de înaltă presiune

Zona de distribuție CurveFlow™

Îmbunătățește fluxul de mediu și minimizează riscul de colmatare.



Orificii de port necirculare
OmegaPort™

Îmbunătățește fluxul de mediu și reduce la minimum riscul de colmatare.

Accesoriu garnitură ClipGrip™

Asigură etanșarea perfectă și întreținerea fără probleme.

Aliniere în cinci puncte

Asigură poziționarea sigură a plăcii și service-ul ușor al unităților mari.

Rolă T-bar

Oferă o unitate inferioară ușor de utilizat.

Cum funcţionează:

.


Suprafața de transfer de căldură a unui schimbător de căldură cu cadru și plăci cu garnituri constă într-o serie de plăci corugate, asamblate între cadrul și plăcile de presiune, reținând presiunea de proiectare. Pentru cea mai mare performanță termică și pentru a permite o temperatură de acces foarte apropiată, lichidele curg în mod normal în contra-curent prin schimbătorul de căldură.

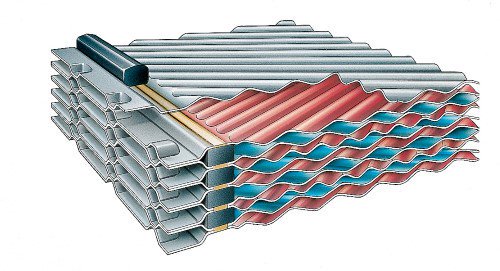

Etanșarea dintre plăcile pe linia industrială semi-sudată înlocuiește sudurile cu laser și garniturile. Canalul sudat cu laser permite utilizarea de lichide care nu sunt compatibile cu garniturile normale și permite, de asemenea, o presiune de proiectare mai mare decât schimbătoarele de căldură cu cadru și plăci echipate complet cu garnituri. În plus, sistemul de etanșare Alfa Laval RefTight ™ garantează o forță de etanșare egală asupra întregii garnituri de etanșare. Linia industrială semi-sudată este disponibilă cu diferite adâncimi de presare și unghiuri ale modelului Chevron (în V) și diferite forme ale corugării care sunt proiectate și selectate cu grijă pentru a obține performanțe optime.  CurveFlow ™ și zona de distribuție a șablonului ciocolată sunt două caracteristici de design disponibile care asigură o distribuire uniformă a fluidelor pe întreaga placă.. Prin urmare, întreaga suprafață de transfer de căldură este complet utilizată și sunt evitate zonele stagnante care crea reziduuri.

Debitul mare al turbulenței dintre plăci are ca rezultat un transfer de căldură mai mare; totuși, drept consecință presiunea scade. Inginerii noștri de proiectare termică vă vor ajuta să proiectați și să selectați modelul și configurația potrivită nevoilor dvs. de aplicare, oferind în același timp performanțe termice maxime și reducând scăderea presiunii.

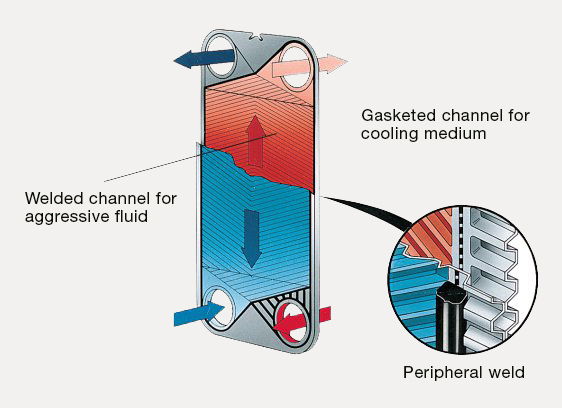

Linia industrială semi-sudată poate fi configurată în mai multe moduri. Animația prezintă o configurație cu o singură trecere a unui schimbător de căldură cu cadru și plăci echipat complet cu garnituri. Principiul debitului unui schimbător de căldură semi-sudat este același. Diferența este că fiecare un canal din două este etanșat cu o sudură cu laser în locul unei garnituri. Este posibilă și trecerea multiplă cu 2 sau mai multe treceri pe fiecare parte.

Schimbătoare de căldură cu plăci și garnituri pentru aplicații lichid/lichid

Schimbător de căldură cu plăci și garnituri pentru abur

Schimbător de căldură cu plăci și garnituri cu 2 treceri

Design cu rolă T-bar

Cameră de scurgere

Profil garnitură Alfa Laval

Deschidere tirant

Rolă placă presiune

Piulițe alungite

Adeziv garnitură
