Schimbătoare de căldură spirale sudate

Schimbătoarele de căldură în spirală Alfa Laval sunt concepute pentru a face față celor mai dificile provocări ale transferului de căldură. Fie că este vorba de o colmatare frecventă de la medii murdare, fie că sunt limitări de cădere de presiune și a spațiului pe podea, acestea sunt rezolvarea finală a problemelor pentru sarcini lichid-lichid și în două trepte.

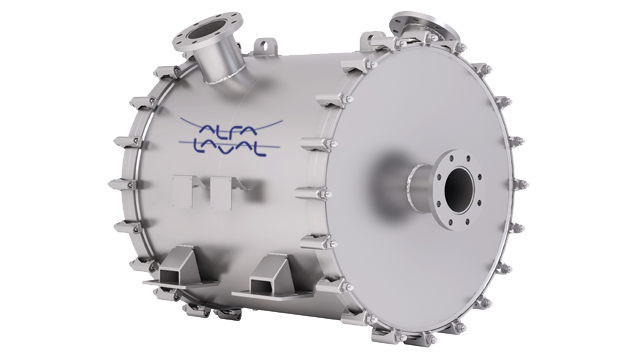

Welded spiral heat exchanger

Îmbunătățirea durabilității cu schimbătoarele de căldură în spirală Alfa Laval

  • Colmatarea sau înfundarea minimă, în sarcini care implică medii foarte murdare, foarte vâscoase sau cu particule, asigură funcționarea continuă
  • Designul cu deschidere ușoară face curățarea rapidă și simplă, asigurând costuri de întreținere reduse
  • Reducerea tuburilor și a structurilor din oțel înseamnă costuri mai mici de instalare
  • Economii de energie mai mari și emisii reduse datorită eficienței termice de 2-3 de ori mai mari decât a schimbătoarelor shell-and tube comparabile
  • Fiecare unitate este complet personalizată, oferind cea mai bună temperatură adecvată pentru sarcina specifică

Alfa Laval este singurul furnizor de pe piață cu o experiență de peste o jumătate de secol în ​​tehnologia cu spirală. Astăzi, schimbătoarele noastre de căldură în spirală pot fi găsite în fabrici din întreaga lume, rezolvând probleme dificile în industrii care includ: petrochimie, rafinărie, fabricarea oțelului, celuloză și hârtie, prelucrarea mineralelor (metale, minereu), tratarea apelor uzate (municipale și industriale), farmaceutică, rafinarea uleiului vegetal și transportul gazelor naturale.

.

Descărcări

 efficiënte warmtewisselaar kiezen

Instrument de selecție HEXpert

Cel mai simplu mod de a alege cel mai eficient schimbător de căldură pentru procesul dvs

Service pentru schimbătoare de căldură în spirală Alfa Laval

Verificați numeroasele noastre oferte de service, precum și sfaturile noastre utile privind modul de menținere a schimbătorului de căldură în spirală în condiții excelente.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky

Modele

SpiralPro pentru sarcini lichid-lichid

Construcția SelfClean™ Alfa Laval face din schimbătoarele de căldură SpiralPro o alegere inteligentă atunci când lucrați cu fluide murdare, nămoluri, emulsii, suspensii, fibre sau lichide încărcate cu particule. Deoarece fluidele circulă continuu într-un singur canal, forța fluidului acționează împotriva depunerilor, împingându-le prin canal și spre celălalt capăt.

Natura compactă a modelului SpiralPro permite de multe ori ca mai multe schimbătoare de căldură mari shell-and tube să fie înlocuite de un singur schimbător SpiralPro. Acest lucru creează avantaje considerabile pentru infrastructură, pe lângă reducerea cerințelor de întreținere și curățare. Dacă unitatea are nevoie de curățare, capacele pot fi îndepărtate ușor pentru spălarea cu un hidro jet.

Aplicații

  • Lichide care conțin solide, fibre, lichioruri, suspensii și nămoluri
  • Preîncălzire lichid-lichid, încălzire, răcire, schimburi și recuperare de căldură

SpiralPro pentru sarcini de încălzire cu abur

Alfa Laval SpiralPro

Sunt disponibile, de asemenea, schimbătoare de căldură model SpiralPro, optimizate pentru sarcinile care implică încălzirea cu abur a lichidelor care sunt foarte murdare. La fel ca toate unitățile SpiralPro, acestea sunt complet accesibile pentru o curățare rapidă și ușoară cu hidro jeturi.
Debitul contracurent asigură, de asemenea, o abordare a temperaturii de acces pentru eficiență termică maximă.

Aplicații

  • Lichidele murdare care conțin solide sau fibre, lichioruri, suspensii și nămoluri și alte lichide provocatoare care necesită încălzire cu abur

SpiralCond pentru sarcini de condensare și evaporare în vid

Alfa Laval SpiralCond

Modelul de schimbătoare de căldură SpiralCond oferă o soluție extrem de eficientă pentru sarcinile provocatoare în două trepte, inclusiv condensarea și evaporarea (reîncălzirea). Designul compact al SpiralCond și faptul că este configurat pe verticală rezultă într-o amprentă foarte mică, în comparație cu schimbătoarele cu carcasă și conducte echivalente, reducând totodată structurile de susținere și complexitatea conductelor.

Unitățile SpiralCond au mai degrabă un flux transversal, decât un flux de contracurent. Fiecare unitate este complet personalizată în funcție de sarcina necesară, cu spațiul dintre canale reglat pentru a asigura cea mai mică cădere a presiunii. Prin urmare, SpiralCond este ideal pentru aplicațiile de condensare în vid.

Aplicații

  • Gaze: vapori puri și amestecuri cu gaze inerte
  • Vapor/lichid: condensatoare de top, condensatoare de reflux, condensatoare de vid, condensatoare de ventilație, reîncălzitoare cu lichide de colmatare, răcitoare de gaz

SpiralCond în configurație cu coloane

Alfa Laval SpiralCond

Pentru aplicații de condensare și evaporare, unde sunt implicate mai multe medii de răcire, Alfa Laval poate livra schimbătoare de căldură model SpiralCond integrate într-o coloană. Ca și SpiralCond de sine stătător, această configurație are canale cu debit încrucișat și deschise pentru o cădere de presiune extrem de scăzută în situații de vid.

Eficiența ridicată a SpiralCond permite coloanei să fie atât mai scurtă în înălțime, cât și mai mică în diametru decât soluțiile tradiționale pentru coloane, oferind astfel economii importante în ceea ce privește infrastructura și costurile de instalare.

Aplicații

  • Vapor-lichid: condensatoare de top, condensatoare de reflux, condensatoare în vid și condensatoare de ventilație
.

Faceți cunoștință cu experții noștri

Îmbunătățirea sustenabilității cu schimbătoare de căldură în spirală sudate

Experiență unică în proiectare și fabricație

Îmbunătățiți durabilitatea procesului

Rezolvarea finală a problemelor

Îmbunătățirea sustenabilității cu soluții sudate de la Alfa Laval

Schimbătoare de căldură sudate Alfa Laval maximizează eficiența energetică și recuperarea căldurii, cu inovații care oferă performanțe și fiabilitate excepționale, pentru o gamă largă de sarcini. Dar este mai mult decât tehnologie. Este vorba despre oameni: experți experimentați, cunoștințe aprofundate în materie de procese și o prezență globală a serviciilor. În combinație, iată cum puteți îmbunătăți sustenabilitatea.

.

Principiul de funcționare

Alfa Laval spiral heat exchangersSchimbătoarele de căldură în spirală Alfa Laval sunt unități circulare care conțin două canale concentrice cu spirală, câte unul pentru fiecare fluid: un fluid intră în centrul unității și se îndreaptă spre periferie, celălalt intră în unitate la periferie și se deplasează către centru. Canalele sunt curbate și au o secțiune transversală uniformă. Nu există niciun risc de amestecare.

Canalul produsului este, în mod normal, deschis pe o parte și închis pe cealaltă. Canalul pentru mediul de încălzire/răcire poate fi uneori închis de ambele părți, în funcție de curățenia mediului de încălzire/răcire. Fiecare canal are o conexiune în centru și una la periferia schimbătorului de căldură.

Proiectare

Geometria spiralei, cu un singur canal pentru fiecare curbare medie și continuă, este foarte potrivită pentru fluidele care tind să provoace colmatare. Acest design are ca efect turbulențe de debit ridicat, care au ca rezultat o tensiune de forfecare ridicată, reducând în mod dramatic riscul de colmatare.

Geometria cu un singur canal creează, de asemenea, un efect de epurare la care ne referim ca fiind designul SelfClean™. Dacă apare o înfundare pe canalul de transfer termic, secțiunea transversală a acestei părți a canalului este redusă. Cu toate acestea, întrucât întregul flux trebuie să treacă în continuare prin canal, viteza crește, forța fluidă rezultată apoi revărsând toate acumulările de depozite pe măsură ce se formează.

Comparați acest design cu schimbătoarele de căldură shell-and tube în care fluxul intră în diferite conducte în paralel. Când conductele încep să se murdărească, căderea de presiune crește împingând fluidul pentru a găsi căi alternative de curgere. Rezultatul este că murdărirea și înfundarea conductelor se petrec foarte rapid. Cu spiralele Alfa Laval, pe de altă parte, colmatarea și înfundarea sunt practic eliminate.

SpiralPro

SpiralCond

.

Curățarea frecventă a unui lucru vechi

Pentru Mexichem, lider mondial în domeniul sistemelor de conducte din plastic și în industria chimică/petrochimică, a fost necesar să-și sporească capacitatea de producție pentru a răspunde cerințelor pieței.

Happy customers at Mexichem in front of an installed Alfa Laval spiral heat exchanger

Soluția finală pentru problemele de colmatare

Rafinăria MIDER din Leuna Germania, deținută de Total SA, a instalat inițial două schimbătoare de căldură tubulare, pentru răcirea subinstalației lor de cracare catalitică fluidă.

Installed Alfa Laval welded spiral heat exchanger at Mider refinery.

Unul dintre cei mai mari producători de zinc din lume

„Utilizăm aceste unități deoarece sunt foarte puternice și foarte ușor de curățat și, desigur, deoarece eficiența termică este ridicată.” - Francisco Tarmago, Manager Tehnologic, Asturiana de Zinc

Asturiana zinc production in Spain
.

Caracteristici unice

În comparație cu alte schimbătoare de căldură utilizate în aplicații similare, designul în spirală Alfa Laval oferă o amprentă mai compactă, cu eficiență termică sporită.
De asemenea, sunt construite cu caracteristici unice care asigură cele mai fiabile performanțe:

Alfa Laval welded spirals with SelfClean
SelfClean™

Curățare superioară și performanță extinsă

Un singur canal pentru fiecare lichid asigură o autocurățare fiabilă a unității.

Aflați mai multe informații

Alfa Laval welded spirals with RollWeld
RollWeld™

Incintă de canal automată, fiabilă

Un proces automat de îndoire și sudare pentru închiderea fiecărui canal asigură o calitate și fiabilitate constante.

Aflați mai multe informații

Alfa Laval welded spirals with HighP
HighP™

O soluție personalizată pentru sarcini la presiune înaltă

Designul circular al carcasei și o bobină internă autoportantă îmbunătățesc rezistența mecanică sub presiune ridicată.

Aflați mai multe informații

ALOnsite
ALOnsite™

Suport calificat în locația dvs.

Service la sediul clientului de către ingineri calificați, oriunde în lume.

Aflați mai multe informații
