Tip 2

Schimbătorul de căldură în spirală Alfa Laval Tipul 2 este folosit pentru sarcini bifazice, atât pentru condensare, cât și pentru evaporare (refierbere). În această configurare, spirala se află tot timpul în poziție verticală. Condensare în curent încrucișat cu cea mai scăzută cădere de presiune posibilă.

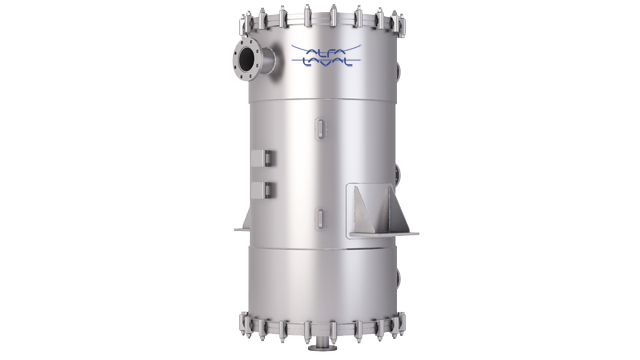

SHE Type2 640x360

În această configurare, schimbătorul de căldură spirală se află tot timpul în poziție verticală. Forma compactă a Alfa Laval SHE Tipul 2 și faptul că este montat vertical permit instalarea aparatului cu o minimă amprentă de carbon în comparație cu unitatea tubulară și reduce complexitatea conductelor și a structurilor de sprijin.

Alfa Laval SHE Tipul 2 are un curent încrucișat, mai degrabă decât unul în contracurent. Datorită decalajului bun de canal pe partea de condensare, căderea de presiune este în general foarte scăzută pe circuitul de condensare, așadar, este ideal pentru sarcini de condensare sub vid

Utilizări:

  • Gaze: vapori puri și amestecuri cu gaze inerte
  • Vapori/lichide:  Condensatoare superioare  Condensatoare de reflux, Condensatoare în vid, Condensatoare de ventilație, boilere cu lichide ancrasate și răcitoare de gaz.



Cum funcţionează:

Principii de operare

Schimbătorul de căldură spirală OTS Tipul 2 are un design cu un singur canal, ceea ce înseamnă că fiecare fluid ocupă un singur canal. Acesta permite unui mediu să circule într-un curent în spirală, în timp ce celălalt mediu circulă în curent încrucișat, paralel cu axa elementului spiralat. Canalul curentului spiralat este sudat ermetic pe fiecare parte, în timp ce celelalte medii circulă prin elementul spiralat deschis. Acest design combină viteza mare a lichidului în spirala închisă cu volumul mare de circulație și căderea scăzută a presiunii pe partea de vapori în curent încrucișat.

Funcția de auto-curățare

Construcția cu un singur canal elimină ocolirea și reduce ancrasarea. Turbulența fluidului din canal evacuează constant orice crustă sau depunere imediat ce se formează. Dacă se produce ancrasarea, micșorând astfel secțiunea încrucișată din canal, crește viteza și îndepărtează depunerile exact din zona afectată.

OTS Type2 HIW
