Transmiţător de debit

Transmițătoarele de debit Alfa Laval sunt contoare electromagnetice de precizie utilizate pentru măsurarea debitului volumetric al lichidelor conducătoare electrice. Proiectat igienic, acestea sunt alegeri excelente pentru utilizarea în industria lactatelor, alimentelor și biofarmelor.

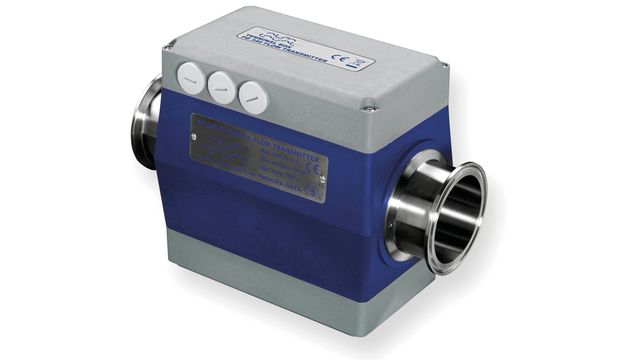

flow transmitter right side 640x360

Măsurarea debitului cu mare precizie

Transmițătoarele de debit Alfa Laval sunt contoare de precizie electromagnetice bidirecționale utilizate pentru a asigura o măsurare cu acuratețe a debitului procesului pentru lichidelor conducătoare electric. Acestea sunt adecvate, în special, pentru instalațiile în care particulele solide sunt prezente în lichid. Fără piese în mișcare și fără o scadere a presiunii, aceste transmițătoare de debit conferă o mare precizie, stabilitate și performanțe excelente pe termen lung.

Proiectare durabilă și igienică a transmițătorului de debit

Transmițătoarele de debit Alfa Laval au un design foarte rezistent la apă. Alte caracteristici igienice, precum învelișul din teflon (PFA) la interiorul tubului de măsurare și echipamente electronice sigilate ermetic, contribuie la durata lungă de viață a acestor transmițătoare magnetice cu debit magnetic inductiv.

Compacte și ușor de instalat

Concepute pentru poziții de montare strâmte, transmițătoarele standard de debit Alfa Laval sunt livrate cu semnale de ieșire cu impulsuri prestabilite din fabrică pentru a facilita instalarea. Debitul standard este un semnal de impuls (0 până la 1000 Hz) cu o rezoluție de 0,01 sau 0,1 litri / puls. Sunt disponibile opțiuni analogice de ieșire 4-20 mA și funcții avansate de afișare.

Bornele pentru conectarea electrică sunt marcate cu numărul și cu funcția; toate cablurile pot fi înșirate prin intermediul a trei cabluri PG-11.

Pentru mai multe informații, consultați Documentația.

Cum funcţionează:

Construcție

Contorul de debit Alfa Laval este alcătuit dintr-un tub de măsurare din sticlă conică orientată vertical, cu o extremitate mai mare în partea superioară și un flotor de măsurare care este liber să se miște în interiorul tubului.


Principiul de funcționare

Un flotor de măsurare se ridică în tub proporțional cu debitul fluidului. Înălțimea flotorului este o indicație a debitului, iar citirile sunt luate de pe scara tubului de măsurare. Scara indică debitul lichidului ca procent din debitul maxim (100% = debitul maxim). Diverse flotoare de măsurare pot fi utilizate în cadrul aceluiași contor de debit, ceea ce face posibilă utilizarea contorului de debit în măsurarea mai multor intervale de debit diferite.
