Ventil SB Pressure Relief

Pentru prevenirea deteriorării rezervorului și pentru asigurarea operațiunilor de siguranță, Ventilul SB de Eliberare a Presiunii protejează un rezervor presurizat în timpul evenimentelor unde există suprapresiune. Este construită pentru procesele igienice din industria berii, a laptelui, cea alimentară și a băuturii. Ventilul se poate integra cu un sistem superior a rezervorului SCANDI BREW®.

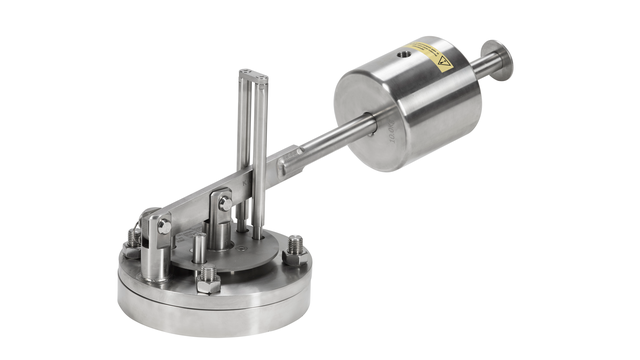

sb pressure relief valve right side 640x360

Eliberare eficientă a presiunii

Aceasta ventil de eliberare a presiunii îndepărtează excesul de lichid care crează o suprapresiune în rezervor datorită supraumplerii. Când presiunea din rezervor depășește o valoare actuală, ventilul de eliberare a presiunii se deschide pentru emisia fluidului în cazul supraumplerii lichidului și se închide când presiunea rezervorului ajunge la nivelul de siguranță.

Construcție igienică ușor de curățat

Cele câteva părți flexibile și suprafețele netede fără fisuri din oțel inoxidabil fac ca acest ventil să fie ușor de curățaț. Când ventilul este în poziție închisă, acesta se curăță ca parte din ciclul de rutină CIP (Cleaning-in-Place). Pentru o curățare corectă a corpului ventilului, este disponibil un deschizător pnaumatic forțat și o protecție splash.

Beneficii

  • Cost eficient, design igienic
  • Igienă superioară
  • Personalizat pentru a satisface cerințele procesului

  • Ușor de curățat

Catalog de produse

Ultima versiune online "Close at hand"

Găsiți un produs Alfa Laval (pagini în limba engleza)

Cum funcţionează:

Construcție

Ventilul de Eliberare a Presiunii SB Alfa Laval  este un ventil de siguranță cu o greutate proprie. Este conform PED 97/23/EC, EN 4126-1 și EN 764-7 și este disponibil în două versiuni:

  • Integrat cu un sistem superior a rezervorului SCANDI BREW®.

  • Montat pe flanșa contoarului

Principiul de funcționare

Ventilul de presiune este livrat cu setul de contragreutate și este blocat la presiunea presetată care respectă cerințele clientului pentru deschiderea presiunii. Când presiunea din rezervor depășește valoarea de deschidere prestabilită, ventilul scade presiunea în exces.

Presiunea de deschidere presetată trebuie setată la o valoare care depășește presiunea de lucru a rezervorului: 0,1 bar mai sus pentru presiuni de lucru <1 bari și cu 10% mai mari pentru presiuni de lucru ≥ 1 bari. Ventilul trebuie așezat orizontal. Este acceptabilă o înclinare maximă de 10 °, dar brațul pârghiei trebuie îndreptat spre interior spre centrul rezervorului cilindric-conic.

Curățarea pe loc (CIP)

Supapa este curățată în poziția închisă de către capul de curățare a rezervorului. Totuși, aceasta nu include curățarea scaunului supapei. Pentru a include scaunul de supapă ca parte integrantă a ciclului de curățare, sunt disponibile un opritor de forță pneumatic opțional și un dispozitiv optic de protecție împotriva stropilor.
