LKB-F

Versiunea specială cu flanșă a ventilului fluture LKB care face ușoară îndepărtarea corpului ventilului fără să fie necesară eliminarea instalațiilor conductei. În schimb, aceasta face ușoară efectuarea reparațiilor, mentenanței și înlocuirii cu minimum de întrerupere.

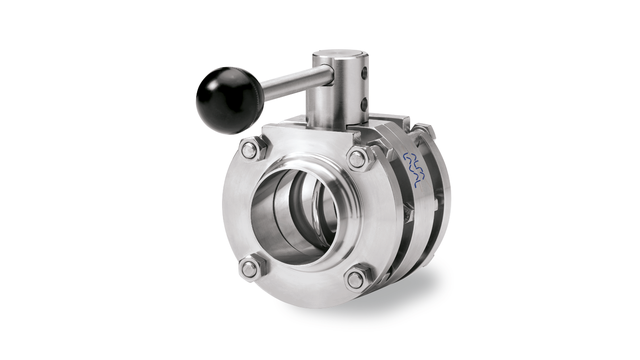

butterfly valves lkb-f left side 640x360

Întreaga gamă, întreg spectrul

Gama de ventile fluture LKB Alfa Laval constă în unități modulare construite pentru îndeplinirea întregului spectru de cerințe la presiunea de lucru de la încărcarea completă la 10 bari. Toate ventilele sunt conform FDA, construite pentru utilizarea lor într-o gamă largă de sisteme de conducte inoxidabile și se pot construi astfel încât să convină virtual cu oricare standard al instalației.  Ventilele LKB-F Alfa Laval pentru conexiunile cu flanșe pentru îndepărtarea cu ușurință a corpului ventilului fără eliminarea instalațiilor de conducte.  Atât pentru ISO cât și DIN.

Performanță fiabilă

Ventilele fluture LKB-F dispun de câteva caracteristici care asigură o performanță fiabilă. Un disc din oțel inoxidabil bine polizat cu o rugozitate a suprafeței mai mică de 0.8 µm și care prezintă denivelări prinse de disc previne abraziunea metal-la-metal și asigură o mișcare mai lină a discului.

Diametrul axei asigură în special o rezistență scăzută a fluxului, asigurând un tratament delicat a produselor cu vâscozitate scăzută și medie. În plus, tehnologia de etanșeitate Alfa Laval furnizează o mai mare stabilitate termică, o mai bună rezistență chimică și o rezistență la tracțiune îmbunătățită.

Control manual și automat

Ventilele fluture Alfa Laval LKB-F pot fi completate cu un mâner care se poate  încuia pentru operarea manuală cu ajutorul unui dispozitiv de acționare fie în combinație cu o unitate de indicare a ventilului, fie cu un ventil de detectare și unități de control Alfa Laval ThinkTop.

Pentru operare manuală: Alfa Laval furnizează o întreagă gamă de mânere, inclusiv un mâner multi-poziție care se poate încuia.

Pentru operare automată: Este disponibilă o selectare a diferitelor dispozitive de acționare; desingul special cu amortizor dublu permite o aplicație de  torsiune maximă  la discul ventilului la decuplare și pozițiile de etanșare. Aceasta face ușoară integrarea acestor unități de ventile în sisteme de operare mai mari dintr-un punct central și/sau operarea lor automată pentru un maximum de eficiență.

Beneficii

  • Întreținere ușoară
  • Design rezistent
  • Design modular pentru ventile LKB

Catalog de produse

Ultima versiune online "Close at hand"

Găsiți un produs Alfa Laval (pagini în limba engleza)

Cum funcţionează:

Construcție

Ventilul constă în două jumătăți ale corpului ventilului, discul ventilului, denivelări ale axei și inelul de etanșare.  Ventilul este asamblat cu ajutorul șuruburilor și piulițelor. Mânerul este fixat pe ventil cu ajutorul unui sistem acționare/blocare și un șurub.

Principiu de operare

Gama standard de ventile fluture LKB-F Alfa Laval este construită fie pentru operare automată sau manuală.

Operarea manuală sau automată pentru LKB și LKB-F

Ventilul fluture LKB automat este controlat dintr-o locație îndepărtată cu ajutorul aerului comprimat utilizând un dispozitiv de acționare pneumatic.

Dispozitivul de acționare controlează mișcarea axială a pistonului, care rotește arborele la 90°. Torsiunea exercitată de dispozitivul de acționare crește când discul ventilului atinge inelul de etanșare a ventilului, pentru a asigura o etanșeitate eficientă. Dispozitivul de acționare este disponibil în trei versiuni standard: normal inchis(NC), normal deschis (NO) și aer/aer activat (A/A).

Este disponibilă manevrarea manuală.
