Alfa Laval - MBUX

MBUX

Centrifugele industriale Alfa Lava MBUX sunt potrivite pentru recuperarea drojdiei și a altor micro-organisme în aplicații farmaceutice. Disponibile în diferite dimensiuni, necesită energie relativ mică pentru recuperarea substanțelor solide concentrate. Suspensia este pseudo-plastică și curge ușor în vas, în funcție de forța centrifugă, într-un sistem închis. Configurația închisă îmbunătățește de asemenea igiena.

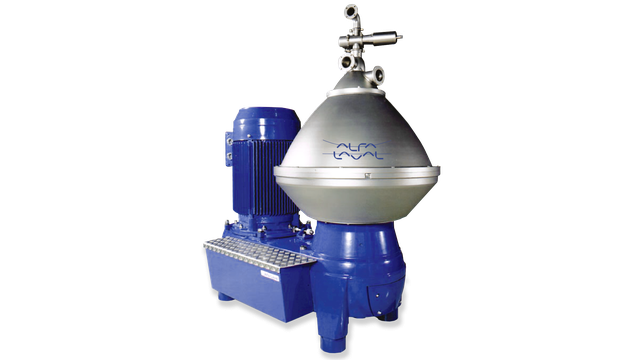

mbux 214 right side 640x360

Echipamente de fabricație farmaceutică pentru recuperarea igienică și sub presiune a micro-organismelor

  • Concentrație uniformă ridicată a fazelor solide evacuate, indiferent de fluctuațiile fluxului de alimentare
  • Fără spumă - faza ușoară și grea sunt ambele evacuate sub presiune, ceea ce simplifică instalarea (fără sisteme de pompare) și îmbunătățește igiena
  • Fără acumulare de solide ambalate - buzunarele din vas ghidează solidele către tuburile concentrate, făcând separarea și CIP ușoare și eficiente
  • Funcționare rentabilă - cerințe de energie scăzute într-un sistem închis sub presiune
  • Eficient - recipientul poate fi deschis intermitent în timpul ciclului de producție și/sau curățare pentru a scoate

Toate piesele care intră în contact cu lichidul sunt din oțel inoxidabil de înaltă calitate (inclusiv corpul vasului din oțel inoxidabil Super Duplex), în timp ce garniturile din cauciuc sunt EPDM aprobat pentru produse alimentare sau cauciuc nitril. Separatorul este echipat cu senzori de viteză și vibrație și picioare de ancorare cu amortizoare de vibrații. Separatorul este acționat de un motor cu flanșă, care este montat în prealabil în fabrică, astfel încât nu este necesară alinierea la fața locului.

Separatoarele MBUX sunt disponibile în diferite dimensiuni, acoperind o gamă largă de cerințe de proces.

Duzele vortex Alfa Laval compensează automat variațiile debitului de alimentare sau concentrația de materii solide de alimentare pentru a asigura o concentrație constantă a fazei de evacuare a solidelor. Caracteristica de autoreglare se bazează pe relația dintre vâscozitatea lichidului care intră în camera vortexului și efectul vitezei sale de rotație asupra căderii de presiune.

Concentratul intră în camera duzei de vortex tangențial la periferie, formează un vârtej în camera vortexului și iese printr-un orificiu în centrul duzei. Presiunea de admisie și de evacuare a lichidului este similară cu cea a căderii de presiune normală. În principiu, aceste căderi de presiune nu sunt afectate de vâscozitatea concentratului. Căderea de presiune creată de vârtejul concentratului în camera vortexului este mare dacă viteza de rotație este mare și, invers, scăzută dacă viteza este scăzută.

Cu ajutorul unor duze de vortex cu auto-reglare brevetate Alfa Laval, concentrația fazei de solide evacuate poate fi menținută la un nivel ridicat și uniform, indiferent de fluctuațiile fluxului de alimentare sau concentrația de alimentare. Centrifuga poate fi astfel acționată mai aproape de punctul de colmatare fără a crește riscul de colmatare.

Faza ușoară și grea sunt ambele evacuate sub presiune, ceea ce împiedică formarea spumei, simplifică instalarea prin eliminarea sistemelor de pompare și îmbunătățește igiena. Buzunarele solide din vas ghidează solidele către tuburile concentrate, împiedicând acumularea de solide ferm ambalate și făcând separarea și curățarea la fața locului (CIP) mai ușoară și mai eficientă.

CIP automat la viteză maximă

Vasul poate fi deschis intermitent în timpul producției și/sau a ciclului de curățare pentru evacuarea solidelor în timp ce echipamentul continuă să funcționeze cu viteză maximă. Capota cadrului este prevăzută cu o duză de pulverizare pentru spălarea exterioară a vasului.

Design standard

Toate componentele care intră în contact cu lichidul sunt din oțel inoxidabil de înaltă calitate, inclusiv corpul vasului din oțel inoxidabil Super Duple,  și etanșare din cauciuc EPDM aprobat pentru industria alimentară sau cauciuc nitrilic. Separatorul este echipat cu senzori de viteză și vibrații. Picioarele de ancorare sunt echipate cu amortizoare pentru vibrații. Separatorul MBUX este acționat de un motor cu flanșă. Separatorul este livrat cu motorul pre-montat în fabrică, astfel încât nu este necesară alinierea la fața locului.

Beneficii

  • Duze vortex autoreglabile pentru o uscare optimă a concentratului și un risc minim de colmatare
  • Design igienic

Cum funcţionează:

Separarea are loc în cuva cu disc care este echipată cu tuburi concentrate și duze vortex. Solidele grele sunt deplasate către exterior prin forța centrifugală în buzunarele pentru solide la periferia cuvei și de acolo, prin tuburile pentru concentrate și duzele vortex interne în camera tubulară de separare, unde concentratele sunt decantate de tubul de separare și evacuate sub presiune. Lichidul clarifiat este deplasat către centru prin setul de discuri. Această fază este descărcată sub presiune prin intermediul unui disc de tăiere încorporat.

Partea culisanta a supapei de sub partea inferioară a cuvei deschide momentan supapele de evacuare, permițând ejectarea solidelor.

Duze vortex autoreglabile

Duzele vortex unice compensează automat variațiile debitului de alimentare sau ale concentrației de solide pentru a asigura o concentrație constantă a fazei solide evacuate.

Caracteristica de autoreglare se bazează pe relația dintre vâscozitatea lichidului care intră în camera vortex și efectul vitezei sale de rotație la scăderea presiunii. Concentratul intră în camera duzei vortex tangențial la periferie, formează un vârtej în camera vortex și iese printr-o gaură în centrul duzei. Presiunea de intrare și de ieșire a lichidului este similară cu scăderile de presiune normale. În principiu, aceste scăderi de presiune nu sunt afectate de vâscozitatea concentratului. Scăderea presiunii creată de rotație sau de răsucire, a concentratului în camera vortex este mare dacă viteza de rotație este mare și scăzută la viteze mici.
