AXP

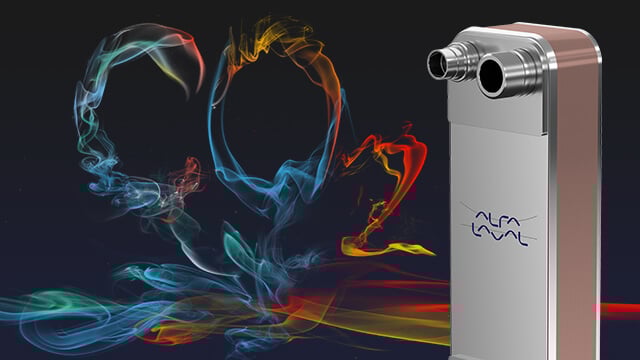

Linia de presiune Alfa Laval AXP X-treme este special dezvoltată pentru a funcționa cu aer condiționat, CO2 și alte aplicații de refrigerare, unde cerințele de presiune sunt extrem de ridicate.

heat transfer brazed plate heat exchangers axp 640x360

Gama de capacitate se întinde de la 2 la 300 kW și presiunea maximă de aprobare PED de 167 bari la 90°C, iar aprobarea pentru UL maxim de 2233 psi la 400° F. Linia de presiune Alfa Laval AXP X-treme este potrivită pentru acoperirea sarcinilor de recuperare a căldurii, răcirea gazului, condensare, subrăcire și încălzirea gazuluidin aspiratie.

Utilizare

  • Pompe de căldură cu apă caldă CO₂
  • Instalații de răcire a supermarketurilor  CO2
  • Sisteme de aer conditionat comerciale

Linia de presiune Alfa Laval AXP X-treme este specialconcepută pentru R744/CO₂, ca refrigerant în aplicații subcritice și transcritice, dar, de asemenea, poate fi folosită pentru alte fluide ce necesită presiuni ridicate.

Cum funcţionează:

Material

La schimbătoarele de căldură brazate cu plăci suprafețele folosite pentru asigurarea transferului de căldură de la un mediu la altul sunt plăci de oțel inoxidabil AISI 316 subțiri, corugatecorugate, suprapuse . Cele două medii sunt  sigilate între plăcile asamblate printr-un sigiliu din cupru brazat în jurul marginilor plăcilor. Acest lucru are ca rezultat  un schimbător de căldura care – diferit față de modelele tradiționale – este compus doar din suprafețe care contribuie activ la transferul de căldură, rezultând în creșteri semnificative în eficiența globală.

Design

Canalele formate între plăci si porturile de pe colț sunt aranjate astfel ca mediile sa treacă prin canalele alternative – mereu în modelul de flux contra-curent pentru a obține cel mai eficient transfer de căldură. Punctele de contact dintre plăci sunt de asemenea brazate, ajutând să reziste la efectele presiunilor ridicate și temperaturilor ridicate. Vârfurile de presiune și temperatura rapidă cauzează tensiuni fizice substanțiale în cadrul materialelor, iar cercetarea Alfa Laval s-a concentrat pe detaliile acestor fenomene pentru a asigura modele care sunt extrem de rezistente și care oferă o durată lungă de utilizare.
