Metoda de calcul a schimbătorului de căldură cu plăci

Pentru a rezolva o problemă termică, trebuie să cunoaștem mai mulți parametri. Mai multe date pot fi determinate ulterior.

Cei mai importanți șase parametri includ:

  • Cantitatea de căldură care trebuie transferată (sarcină termică)
  • Temperaturile de intrare și de ieșire pe părțile principale și secundare
  • Căderea maximă permisă a presiunii pe părțile principale și secundare
  • Temperatura maximă de funcționare
  • Presiunea maximă de funcționare
  • Debitul pe laturile principale și secundare

În cazul în care debitul, căldura specifică și diferența de temperatură pe o parte sunt cunoscute, sarcina termică poate fi calculată.

Metoda de calcul

Sarcina termică a unui schimbător de căldură poate fi derivată din următoarele două formule:

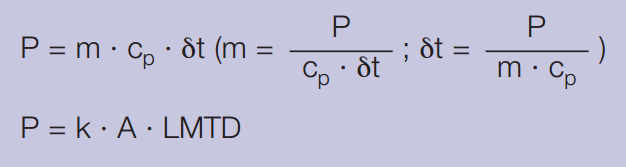

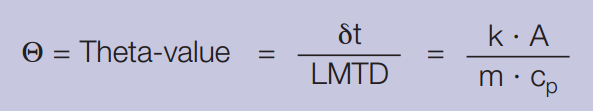

1. Calculul sarcinii termice, Theta și LMTD

Unde:

P = sarcină termică (btu/h)

m = debitul masic (lb/h)

cp = căldură specifică (btu/lb °F)

δt = diferența de temperatură între admisie și evacuare pe o parte (°F)

k = coeficient de transfer termic (btu/ft2 h °F)

A = zonă de transfer de căldură (ft2)

LMTD = diferență medie de temperatură logaritmică

T1 = Temperatura de admisie - partea caldă

T2 = Temperatura de evacuare - partea caldă

T3 = Temperatura de admisie - partea rece

T4 = Temperatura de evacuare - partea rece

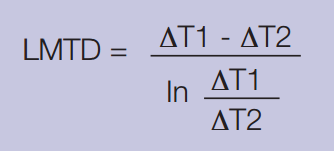

LMTD poate fi calculat folosind următoarea formulă, unde ∆T1 = T1–T4 și ∆T2 = T2–T3



2. Coeficientul de transfer termic și marja de proiectare

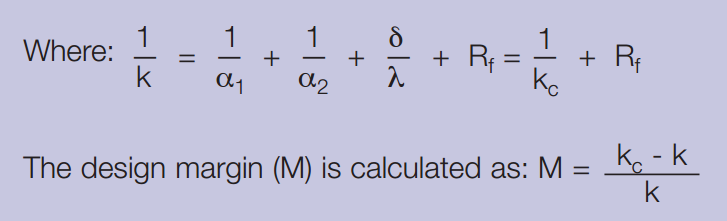

Coeficientul total de transfer termic k este definit ca:

α1 = Coeficientul de transfer termic dintre mediul cald și suprafața de transfer de căldură (btu/ft2 h °F)

α2 = Coeficientul de transfer de căldură dintre suprafața de transfer termic și mediul rece (btu/ft2 h °F)

δ = grosimea suprafeței de transfer de căldură (ft)

Rf = factorul de ancrasare (ft2 h °F/btu)

λ = Conductivitatea termică a materialului care separă mediile (btu/ft h °F)

kc = coeficient de transfer termic curat (Rf=0) (btu/ft2 h °F)

k = Coeficientul de transfer termic de proiectare (btu/ft2 h °F)

M = Marja de proiectare (%)

Combinarea acestor două formule dă: M = kc · Rf

adică, cu cât valoarea kc este mai mare, cu atât valoarea Rf este mai mică pentru a obține aceeași marjă de proiectare.



Pentru o explicație mai completă a teoriei și calculelor transferului termic, descărcați următoarea broșură:

Teoria din spatele transferului termic



Contactați-ne și vă vom pune în legătură cu un inginer de schimbătoare de căldură cu plăci care vă poate ajuta cu calculele dvs.
