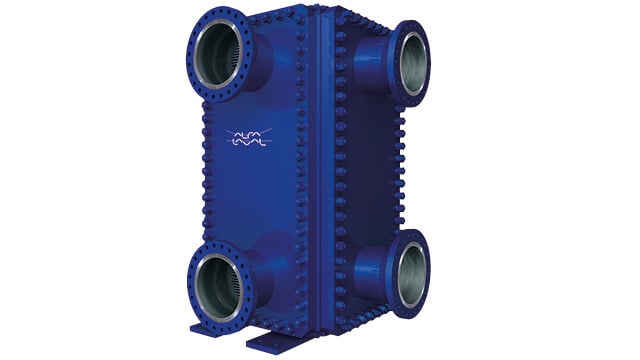

Compabloc

Cu peste 30.000 de unități care gestionează sarcini dificile la nivel mondial, Compabloc este campionul pieței atunci când vine vorba de transfer de căldură. Construcția sudată cu laser oferă o fiabilitate superioară în sarcini cu medii agresive, presiuni și temperaturi ridicate. Compabloc oferă de asemenea o eficiență termică de 3-5 ori mai mare decât cea a soluțiilor tradiționale shell-and-tube, cu un design mai compact, mult mai ușor de instalat și servisat.

Descoperiți cum puteți îmbunătăți sustenabilitatea

  • Transferul de căldură superior și colmatarea minimă se combină pentru a asigura o eficiență termică și economii de energie excepționale
  • Fluxurile asimetrice manevrate cu ușurință cu configurații de debit flexibile
  • Trecerea temperaturilor într-o singură unitate maximizează recuperarea energiei, reduce facturile la energie electrică
  • Curățabil mecanic complet 100%, fără fisuri care pot cauza probleme de coroziune
  • Plăcile sudate cu laser oferă fiabilitate maximă

Service pentru Alfa Laval Compabloc

Consultați oferta de servicii, precum și sfaturile noastre utile despre cum să vă mențineți Compabloc în condiții excelente.

Instrument de selecție a schimbătorului de căldură HEXpert

Găsiți rapid schimbătorul de căldură ideal pentru aplicații de proces solicitante. Completați informații despre sarcina dvs. și în cinci minute puteți explora recomandarea personalizată pentru o soluție termică eficientă.

Descoperiți Compabloc+

Binecunoscutele performanțe eficiente,rentabile și fiabile ale familiei Compabloc sunt acum disponibile pentru sarcini cu presiuni și mai mari. Descoperiți noul Compabloc+, construit cu un concept inovator de etanșare care permite o funcționare sigură până la 60 bar.

.

Faceți cunoștință cu experții noștri

Îmbunătățește durabilitatea

Îmbunătățește durabilitatea

Suportul adecvat pentru îmbunătățirea sustenabilității

Îmbunătățirea sustenabilității cu soluții sudate

6 motive pentru a alege un campion

Fiabilitate dovedită

Oamenii aleg Alfa Laval Compabloc dintr-un motiv simplu. Funcționează, iar peste 30.000 de unități livrate sunt dovada. Soluțiile noastre de fabricație și tehnice dovedite duc la o fiabilitate ridicată și o durată îndelungată de funcționare. Multe unități Compabloc care au fost în funcționare continuă, timp de decenii, încă oferă performanțe maxime.

O soluție pentru îmbunătățirea sustenabilității

Randamentul termic ridicat al Compabloc duce la o recuperare mai mare a căldurii, un consum mai mic de combustibil al boilerului și emisii reduse de CO2  atunci când Compabloc este utilizat pentru recuperarea căldurii.

Întreținere simplificată pentru performanțe mai mari

Colmatarea redusă permite Compabloc funcționarea cu intervale de curățare substanțial mai lungi decât cele tradiționale, reducând costurile de întreținere pe toată durata de funcționare.Este, de asemenea, singurul schimbător de căldură sudat unde toate canalele, atât cele calde, cât și cele reci, pot fi curățate complet cu un jet hidraulic, readucând performanța la 100% după fiecare curățare.

Producție crescută și costuri reduse de instalare

Blocajele legate de încălzire sau răcire pot fi adesea rezolvate cu schimbătoare de căldură mai eficiente. Dimensiunea compactă a unui Compabloc vă permite să includeți mult mai multă performanță în același spațiu sau să eliberați spațiu pentru alte tipuri de echipamente. De asemenea, înseamnă costuri de instalare mai mici.

Amortizarea investiției

Eficiența energetică ridicată, combinată cu costurile scăzute de instalare și întreținere, înseamnă că Compabloc oferă durate de amortizare a investiției mult mai scurte decât alte tehnologii, cum ar fi cele shell-and-tube sau alte tipuri de schimbătoare de căldură cu plăci sudate. Echipamentul recuperează investiția în decurs de câteva luni.

Pregătit pentru orice sarcină

Compabloc este disponibil într-o gamă largă de dimensiuni și este personalizat pentru a se potrivi condițiilor specifice de operare și instalare. Poate fi fabricat practic din orice material care poate fi presat și sudat.

Aplicații

Sarcini de condensare

Traiectoria scurtă de debit a Compabloc și aria mare de flux transversal asigură căderea presiunii și eficiența ridicată, ceea ce îl face ideal pentru sarcini de condensare. Ratele ridicate de transfer termic și colmatarea redusă, fac din Compabloc alegerea cea mai bună pentru eficiență pe termen lung și performanță constantă. Ca urmare, Compabloc execută sarcini de condensare de 2-4 ori mai eficient decât soluțiile tradiționale. Vaporii intră din partea superioară a unității și se condensează pe plăcile reci pe măsură ce trec prin pachetul de plăci, condensul ieșind din partea inferioară. Dacă vaporii conțin gaze necondensabile, Alfa Laval poate proiecta un racord în două trepte pe partea de condensare care permite separarea gazelor/lichidului în interiorul Compabloc, eliminând orice nevoie de unitate separatoare. Condensarea se produce în primul rând în prima treaptă. Răcirea secundară a gazelor necondensabile se realizează în a doua treaptă, care servește și ca eliminator de ceață.

Aplicații de încălzire și răcire lichid-lichid

Având o eficiență de 3 până la 5 ori mai mare decât tehnologia shell-and-tubes, Compabloc este perfect ca schimbător de căldură lichid-lichid (încălzitor, răcitor sau schimbător). Cu capacitatea de a gestiona temperaturi de traversare într-o singură unitate și o temperatură de acces de 3°C (5.4°F), Compabloc oferă posibilități semnificative de economisire a energiei. De asemenea, Compabloc gestionează cu ușurință fluxurile asimetrice datorită configurației flexibile a fluxului. Deoarece această unitate ușoară este instalată vertical, problemele de instalare sunt rezolvate instantaneu.

Compabloc ca reîncălzitor

Eficiența termică ridicată, dimensiunile compacte, sarcina statică scăzută, colmatarea minimă și curățarea ușoară fac din Compabloc reîncălzitorul perfect. Poate fi folosit ca termosifon sau reîncălzitor cu circulație forțată. Compabloc facilitează creșterea capacității reîncălzitorului, oferind până la dublarea capacității unui schimbător de căldură tradițional de aceeași dimensiune și reducând costurile de instalare ale turnului de distilare. Dimensiunea compactă înseamnă că volumul de reținere și timpul de sedimentare sunt foarte mici în comparație cu un schimbător de căldură tradițional, reducând degradarea termică a fluidului. Acest lucru face ca inițierea procesului să fie mai rapidă, cu un cost mai mic pentru un fluid de proces care nu este specific.

Cum funcţionează:

.

Compabloc - Exploded view



Schimbătorul de căldură Compabloc este construit în jurul unui pachet de plăci de transfer de căldură corugate, sudate alternativ astfel încât să formeze canale. Pachetul complet de plăci intra în interiorul unui cadru din oțel carbon cu patru coloane, îmbinat la capetele de susținere a presiunii, în partea superioara și inferioară

Patru panouri laterale detașabile conțin conexiunile  de intrare  și de ieșire ale fluidului iar șicanele direcționează mediul lichid    înainte și înapoi prin canale.

Modelul plăcilor corugate din Compabloc creează un grad de turbulență deosebit de ridicat. Aceasta are ca rezultat o eficiență remarcabilă a transferului de căldură   cu un coeficient general de transfer de căldură de două până la patru ori mai mare decât cea disponibilă de la o unitate corespondentă tubulară cu carcasă Acest lucru denotă că Compabloc are nevoie de doar 25-50% din suprafața de transfer de căldură pentru a produce același efect ca o unitate tubulară echivalentă.

Când Compabloc este folosit ca și condensator, vaporii intră prin partea superioară a unității și se condensează pe plăcile reci în timp ce trec prin pachetul de plăci. Condensul iese prin partea inferioară. Mediul de răcire este forțat prin mai multe treceri cu o serie de amortizoare. Acest lucru, împreună cu plăcile corugate, sporește eficiența transferului de căldură și menține ancrasarea la minimum.

Dacă vaporii conțin gaze necondensabile, un aranjament cu două treceri pe partea de condensare permite separarea gazului/lichid în interiorul unității Compabloc, eliminând orice nevoie de o unitate de separare specială .Condensarea principală are loc în prima trecere. Sub-răcirea gazelor necondensabile are loc în cea de-a  doua trecere, care servește și ca eliminator de vapori.

Cu traiectoria scurtă și cu secțiunea transversală mare, Compabloc este un refierbător termosifon perfect. Alimentarea intră în partea inferioară a unității. Când lichidul trece printre plăcile încălzite, acesta  este adus la punctul de fierbere și un amestec de vapori și lichid părăsește unitatea prin orificiul de ieșire din partea superioară.



Compabloc - condensator cu 1 trecere

Compabloc - condensator cu 2 treceri

Compabloc lichid-lichid

Compabloc reîncălzitor

.

Sporirea capacității și reducerea emisiilor

Dow Wolff Cellulosics, Belgia, a instalat două schimbătoare de căldură compacte Compabloc Alfa Laval, pentru sarcini diferite într-una din coloanele de recuperare a solventului din fabrică.

Mai puțin spațiu. Costuri mai mici. Mai multă căldură recuperată.

O societate petrochimică asiatică care extrage benzen și toluen dintr-un flux bogat în hidrocarburi aromatice a dorit să crească capacitatea de producție, dar spațiul era limitat.

Formula de rafinărie pentru eficiența energetică

Petronas a investit în tehnologii de vârf eficiente din punct de vedere energetic în eforturile sale de a pune în aplicare, în mod continuu, practicile durabile în operațiunile sale.

.

Caracteristici unice

Compabloc este un campion inegalabil care se remarcă printre alte schimbătoare de căldură - inclusiv alte modele de tip bloc. Își obține unicitatea din inovațiile noastre brevetate, pe baza a zeci de ani de experiență în transferul termic. Combinate, aceste funcții duc la performanțe mai fiabile și mai eficiente, ajutându-vă să economisiți energie și să vă îmbunătățiți durabilitatea.

Alfa Laval C-weld
C-weld™

Curățare superioară și performanță extinsă

Sudura cu laser de la un capăt la altul a plăcilor garantează accesibilitatea și protejează împotriva coroziunii.

Aflați mai multe informații

Alfa Laval SmartClean
SmartClean™

Spălarea rapidă și eficientă a materialului de colmatare

Canalul cu debit liber de la capetele plăcii asigură eliminarea eficientă a depunerilor.

Aflați mai multe informații

Alfa Laval Xcore
XCore™

Proiectare avansată pentru presiuni mai mari

Un model de plăci de înaltă presiune, ușor de curățat, care crește rezistența mecanică pentru a îmbunătăți performanța termică.

Aflați mai multe informații

ALOnsite
ALOnsite™

Suport calificat în locația dvs.

Service autentic la sediul clientului de către ingineri calificați, oriunde în lume.

Aflați mai multe informații
