Unique DV-ST UltraPure

Ventilele cu diafragmă Alfa Laval Unique DV-ST UltraPure sunt alegerea naturală pentru industria farmaceutică și biotehnologică, precum și pentru alte procese axate pe igienă. Gama de ventile compacte și ușoare cuprinde o serie de piese de bază, incluzând corpurile ventilelor, diafragmele, actuatoarele și mânerele, oferindu-vă o multitudine de configurații pentru a satisface nevoile specifice ale procesului dvs.

DV ST Ultrapure diaphragm valve

Corpuri de ventil de înaltă calitate, diafragme și actuatoare fiabile

  • Design compact, ușor, igienic – corpuri de ventil de înaltă calitate și finisaje de suprafață Ra redusă
  • Risc redus de contaminare – complet documentat, realizat pentru funcționarea aseptică cu corp de ventil standard cu ferită redusă (opțional din aliaj
  • Diafragmă fiabilă, cu durată lungă de viață - disponibilă în EPDM de înaltă performanță pentru funcționarea continuă cu abur la temperaturi de până la
  • Actuatoare flexibile, din oțel inoxidabil, disponibile în versiuni subțiri, de înaltă presiune, însoțite de o garanție de cinci ani.
  • Instalare, validare și calificare ușoare, însoțite de pachetul de documentare cuprinzător Alfa Laval Q-doc și de rețeaua partenerilor de service

Unique DV-ST UltraPure este disponibil pentru operare pneumatică sau manuală. Pentru funcționarea pneumatică, ventille sunt controlate de actuatoare care funcționează la presiuni ale produsului de până la 10 bar, în funcție de dimensiunea ventilului, materialul diafragmei (EPDM, PTFE/EPDM și TFM/PTFE) și actuatorul selectat. Există, de asemenea, o gamă de unități de control din care să alegeți și indicații pentru o montare ușoară.

Pentru operarea manuală, ventille sunt controlate manual prin rotirea unui mâner atașat la tijă. Mânerul are protecție standard de supra-închidere pentru a prelungi durata de viață a diafragmei. Toate piesele din oțel sunt fabricate din oțel inoxidabil sau material compozit, în funcție de tipul mânerului.

.

Durată lungă de viață a ventilului

Dispozitivul de acționare din oțel inoxidabil, cu un design autoclavabil, asigură o rezistență ridicată la coroziune. Acest lucru garantează funcționarea fără probleme și o durată lungă de viață.

Actuatoare pentru spații înguste și presiune ridicată

Actuatoarele din oțel inoxidabil ale Alfa Laval Unique DV-ST UltraPure sunt disponibile în două tipuri; pentru sarcini standard și pentru sarcini de înaltă presiune. Ambele sunt disponibile ca actuatoare standard certificate ATEX, în versiunile normal închise (NC), normal deschise (NO) sau activate cu aer/aer (A/A).

  • Alfa Laval Unique DV-ST UltraPure Slim (SS/SL) are actuatorul standard care gestionează presiuni normale ale produsului de până la 10 bari (∆ = 100%), în funcție de dimensiunea ventilului și de materialul diafragmei. Subțire și compactă, această versiune reduce la minim punctul mort dintre ventile și facilitează instalarea cu ușurință a unghiului corect de scurgere - chiar și atunci când spațiul este redus. Actuatorul SS/SL este dotat și cu un limitator opțional de cursă pentru controlul debitului.
  • Alfa Laval Unique DV-ST UltraPure High Pressure (SS/HP) are un actuator care gestionează presiuni ridicate ale produsului până la 10 bari (∆ = 0%), în funcție de materialul diafragmei. Această versiune SS/HP asigură o funcționare sigură și robustă în sisteme cu presiuni ridicate.

Diaphragm valve technology

Tehnologie pentru ventilele Unique DV-ST UltraPure

Premium ca standard, Unique DV-ST are corpuri de ventil cu conținut redus de delta-ferită și conținut definit de sulf, în toate ventilele forjate și bloc. Ventilele cu două căi, inclusiv flansele pentru corpurile cu prindere clamp, sunt forjate dintr-un singur bloc. Ventilele T și ventilele de evacuare rezervor sunt disponibile prelucrate dintr-un singur bloc. Ventilele sunt disponibile în diverse configurații și materiale.

Construite în jurul unui design de tip dig, ventilele cu membrană aseptică sunt disponibile cu compuși duri sau moi din PTFE cu EPDM, ca suport pentru o diafragmă pură EPDM. Ventilul poate fi acționat manual sau cu actuatoare pneumatice care vin cu o gamă largă de echipamente de detectare și control, inclusiv unități de control, indicatoare de poziție, limitatoare de cursă și dispozitive de poziționare a supapei.

Toate diafragmele au disponibile date de remediere și urmărire a compusului, respectă clasificările FDA/USP și sunt conforme cu TSE/ADI.

Service și fiabilitate

Ventilele sunt livrate cu Alfa Laval Q-doc, un pachet cuprinzător de documentație care asigură transparența completă a întregului lanț de aprovizionare. Acest lucru ajută la proceduri de achiziție și instalare fără probleme și facilitează procedurile de calificare, validare și control al modificărilor. Q-doc acoperă fiecare aspect al furnizării de echipamente biotehnologice și farmaceutice și oferă clienților asigurarea transparentă și bine documentată a calității echipamentelor de la sursă.

Designul unic adaugă valoare


Am folosit ventil Unique DV-ST UltraPure pentru o lungă perioadă de timp, astfel încât știm că acestea sunt extrem de fiabile și că membranele sunt de lungă durată.

Horst Neuland, Inginer Șef de fabrică la Bayer HealthCare din Wuppertal, Germania
.

Broșură: ventil cu diafragmă Alfa Laval Unique DV-ST UltraPure

Cu designul său modular și compatibilitatea sporită, Alfa Laval Unique DV-ST UltraPure este construit dintr-o serie de piese de bază care vă permit să adaptați cu ușurință ventilul la o gamă largă de aplicații.

Diaphragm valve brochure

Cum funcţionează:

.

Standard Unique DV-ST UltraPure constă dintr-un corp de ventil, o diafragmă, un mâner sau un actuator. În versiunea manuală, o simplă rotire a mânerului împinge pistonul în jos pe diafragmă, apăsându-l pe digul corpului ventilului și închizând-ul. De asemenea, puteți utiliza un actuator pneumatic pentru a controla ventilul. Actuatorul controlează mișcarea axială a pistonului, deschizând sau închizând ventilul, depinzând de funcția actuatorului. Actuatoarele standard din oțel inoxidabil sunt disponibile în două versiuni: Unique DV-ST UltraPure Slim (SL) pentru sarcini standard și Unique DV-ST UltraPure High Pressure (HP) pentru presiuni mai solicitante. Ambele sunt disponibile ca ventil normal închise (NC), normal deschise (NO) sau activate cu aer/aer (A/A), precum și în versiunile ATEX pentru utilizare în atmosfere potențial explozive.



.

Zece sfaturi de top - Ventile

Iată câteva sfaturi și videoclipuri de service pentru a arăta modul în care vă mențineți supapele igienice în condiții de top

single seat valves 640x360

Catalog de produse

Catalogul de produse pentru echipamente igienice Alfa Laval "Close at hand" include pliante de produs, curbe de performanță, linkuri la animații, broșuri și liste de prețuri pentru comenzi.

Close at hand 2019 - Cover image 640x360

De asemenea, puteți fi interesat de...

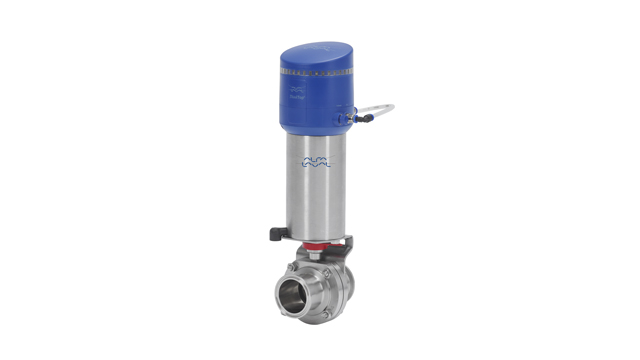

LKB UltraPure
