Ventile Koltek

Ventilul cu cilindru MH este potrivit pentru produsele cu particule mari, vâscozitate mare sau cerințe stricte care minimalizează pierderea presiunii.

MH Shutter Valve w ThinkTop V50 640x360

Aplicație

Ventilul Koltek MH este un ventil de operare manuală sau pneumatic, construit  pentru utilizarea în industria alimentară, chimică, farmaceutică și alte industrii unde sunt necesare ventilele cu construcție igienică.

Design Standard

Ventilul constă într-un corp rigid cu calibru cilindric intern și 2 sau 3 porturi pentru conectarea conductei. Cele două capace au inele de ghidare pentru arborele intern care susține și poziționează cilindrul.

Mânerul din oțel inoxidabil sau dispozitivul de acționare este adaptat să întoarcă cilindrul.

Dispozitivul de acționare constă într-un sistem de clindri și unul sau două pistoane principale interconectate cu o bară zimțață care interacționează cu roata de transmisie pe arborele ventilului. Sistemul nu este sensibil la șocurile de presiune în interiorul ventilului.

Ventilul are capete sudate standard.

Beneficii

  • Design sanitar

  • Standard Design

  • Utilizați în produsele alimentare, chimice, farmaceutice

Catalog de produse

Ultima versiune online "Close at hand"

Găsiți un produs Alfa Laval (pagini în limba engleza)

Koltek with handle

MH52 cu maner

Cum funcţionează:

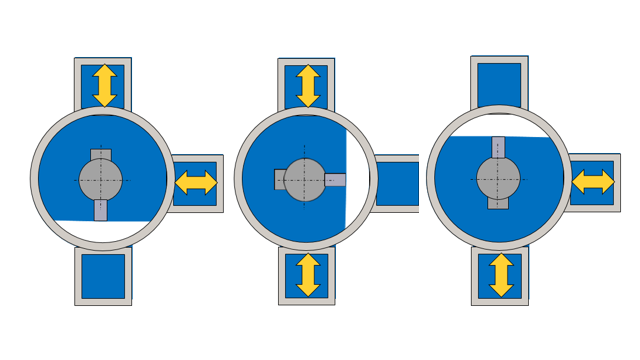

Principiu de funcționare

Cilindrul PTFE este operat cu ajutorul unui mâner sau a unui dispozitiv de acționare. Un sistem al amortizorului apasă cilindrul contra suprafeței cilindrice interioare a corpului ventilului asigurând astfel o etanșeitate completă.

Aerul care acționează ventilul poate fi montat cu ThinkTop® sau o unitate de indicare montată lateral pentru indicarea de la distanță a poziției ventilului. Ventilul operat manual poate fi montat cu unități de indicare laterală (utilizat pentru dispozitivele de acționare LKLA). Dispozitivul de acționare are două versiuni, cu o singură acționare sau acționare dublă. Dispozitivul cu acționare unică operează cu un piston principal în timp ce dispozitivul de acționare dublu operează cu două pistoane principale.



Koltek How it works

Actuator cu acțiune unică
