Unique RV-P

Ventilul de reglaj RV-P Unique este construit pentru control sigur și efectiv sau pentru fluxurile regulate de precizie în industria laptelui, cea alimentară și a băuturii și biofarmaceutică.

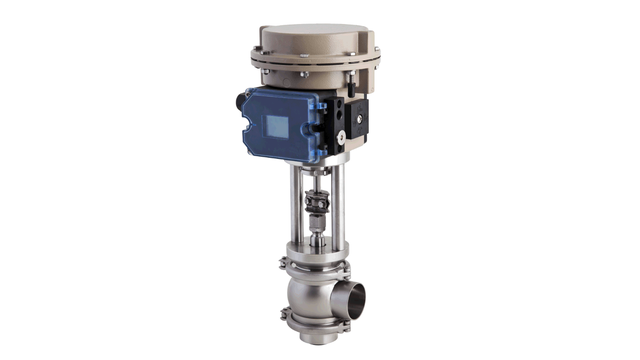

unique rv-p regulating valve left side 640x360

Reglaj extrem de precis al debitului valvei

Alfa Laval oferă două ventile de reglaj: RV-P Unique și o versiune aspetică, RV-P Aseptică Unique Aceste ventile deschise sau închise în mod normal furnizează un control precis al presiunii, fluxului, temperaturii și nivelurilor de fluid în rezervoare și sistemele de conducte din oțel.

Construcția foarte igienică a ventilului

Ventilele Unique RV-P sunt ideale pentru aplicațiile consistente de procesare igienic care necesită un control de precizie.  Cu un corp al ventilului de auto-scurgere, aceste ventile pot avea simbolul 3-A. Special adaptate pentru aplicațiile aseptice care necesită SIP (Sterilization in Place), ventilele RV-P Unique sunt montate cu diafragme PTFE care previn contaminarea cu microorganisme și particule din afara zonei de producție.

Precizia ventilului

Ventilele RV-P Unique prezintă un dispozitiv de acționare electropneumatic cu un convertor IP integrat și un dispozitiv de poziționare integrat, care contribuie la o mai mare precizie și fiabilitate operațională. Dispozitivul de poziționare pentru ventilele RV-P Unique sunt IP66 certificat pentru protejarea împotriva apei și prafului.

Ventilele de reglaj cu modularitate SSV Unique

Ventilele pneumatice de reglaj acționate de la Alfa Laval sunt amandouă construite pe aceeași platformă SSV Unique și astfel modulară cu gama ventilelor Alfa Laval cu un singur scaun. Ventilele RV-ST Unique sunt ideale pentru sarcini de reglaj standard precum măsurarea, amestecul, cântărirea și umplerea.

Dacă reglajul implică creșteri, atunci ventilele RV-P Unique sunt alegerea optimă. Cu un dispozitiv de acționare și de poziționare de mare precizie, este ideal pentru reglajul în aplicațiile în care este nevoie de cea mai mare precizie. Bazat pe componente modulare, se pot selecta diferite configurații de etanșare pentru îndeplinirea cerințelor specifice Kv. Elementul de închidere inferior este prins și poate fi înlocuit ca să se potrivească cu valorile Kv flexibile.

Pentru mai multe informații, consultați Documentația.

Versiunea aseptică

Versiunea aseptică a ventilelor RV-P Unique Alfa Laval este numită RV-P Aseptică Unique.  Aceasta este un ventil modular electropneumatic care furnizează un convertor IP ca parte integrantă a dispozitivului de acționare. Disponibil cu o gamă de construcții de etanșare cu diferite valori Kv, furnizând diferite capacități.

Furnizat cu o diafragmă aseptică care furnizează o închidere ermetică împotriva pătrunderii microorganismelor din atmosfera, asigurând protecție maximă împotriva efectelor acestora în timpul procesării. Această construcție permite un control aseptic al presiunii, fluxului, temperaturii în sistemele aseptice și să controleze nivelul lichidelor în rezervoarele aseptice.

Precum toate ventilele Alfa Laval, ventilul RV-P Unique este construit cu câteva părți mobile în carcasa dispozitivului de acționare pentru o protecție suplimentară împotriva uzurii. Construcția sa igienică compactă contribuie la reducerea nevoii de mentenanță și face demontarea, dacă este nevoie, rapidă și ușoară. În plus, nu există amortizări libere care să prezinte vreun risc de siguranță la deschiderea ventilului. Diafragma este complet modulară cu diafragmele corect testate din portofoliul Aseptic SSV Unique.

Cerințe minime de mentenanță

Precum toate ventilele Alfa Laval, ventilul RV-P Unique este construi cu câteva părți mobile în carcasa dispozitivului de acționare pentru o protecție suplimentară împotriva uzurii. Fiind modular cu portofoliul SSV Unique este posibilă optimizarea rutinei mentenanței și inventarelor pieselor de schimb în instalație. Construcția sa igienică compactă contribuie la reducerea nevoii de mentenanță și face demontarea, dacă este nevoie, rapidă și ușoară. În plus, nu există amortizări libere care să prezinte vreun  risc de siguranță la deschiderea ventilului.

Respectă cele mai multe standarde igienice

Ventilele RV-P Unique Alfa Laval îndeplinesc cele mai multe standarde impuse în industria laptelui, cea alimentară și a băuturii și îngrijirii personale. Vă rugăm să consultați Documentația pentru mai multe informații.

Beneficii

  • Control extrem de precis al presiunii, debitului, temperaturii și nivelelor de lichid

  • Proiectare avansată a supapei igienice

  • Exactitatea supapei

Catalog de produse

Ultima versiune online "Close at hand"

Găsiți un produs Alfa Laval (pagini în limba engleza)

Cum funcţionează:

Construcție

Ventilul RV-P Unique constă într-un corp al ventilului fără închidere, capac de reglaj în formă de con, manșetă de rotație, carcasă și un dispozitiv de acționare. Dispozitivul de acționare cu carcasa este montant în corpul ventilului cu ajutorul unui inel de prindere.

Ventilul standard este furnizat cu un dispozitiv de acționare standard normal deschis (NO). La cerere, se poate furniza cu un diapozitiv de acționare normal închis (NC).

Principiu de operare

Ventilul RV-P Unique Alfa Laval furnizează un dispozitiv de acționare electropneumatic cu un convertor IP integrat, care furnizează o conversie precisă și fiabilă a semnalelor electrice din controlor direct la semnalele pneumatice. Cu tehnologia senzorilor magnetici fără contact, dispozitivul de acționare și de poziționare nu reacționează la vibrații și la șocurile de presiune.

Semnalele pneumatice retransmise la un dispozitiv de poziționare integrat, care operează cu ajutorul unui principiu de echilibrare a forțelor. Aceasta face ca poziția dispozitivului pistonului de acționare să fie direct proporțională cu semnalul de admisie. Gama de semnale și punctul zero se pot ajusta individual.

Prin schimbarea amortizărilor de măsurare standard, dispozitivul de acționare se poate folosi și la operarea scindării produselor gamei.

Unique RV P IM

Opțiuni

  • Fitinguri conform standardului cerut

  • Versiune aseptică bazată pe un sistem de diafragmă unic SSV Aseptic

  • Finisare finală a suprafeței Ra ≤ 0,8μm

  • Protecția împotriva exploziilor (EEX ia IIc T6) la cerere

  • 3A (Standarde sanitare) la cerere
