Regulator de presiune SB Tank

Regulatorul SB Alfa Laval a Presiunii Rezervorului menține și reglementează presiunea maximă a presiunii rezervorului în timpul umplerii, precesării și golirii. De obicei este conectat direct pe conducta de gaz/CIP care duce la partea superioară a rezervorului sau este incorporat în panoul de flux. Regulatorul se poate integra cu un sistem superior a rezervorului SCANDI BREW® pentru partea superioară a tancului.

sb-tank-pressure-regulator-front 640x360

Securizarea controlului presiunii părții superioare a rezervorului

Menținerea presiunii de lucru a părții superioare a rezervorului este critică. Regulatorul presiunii rezervorului asigură ca presiunea din spațiul de vapori a precesării unui rezervor să fie mereu fixată la setarea optimă. Aceasta asigură siguranța și eficiența procesării dumneavoastră și protejării integrității produsului.

Construcția igienică modulară

Toate componentele regulatorului de presiune sunt fabricate din materiale igienice de înaltă calitate care îndeplinesc standardele stricte din procesarea alimentelor și băuturii. Construcția modulară furnizează flexibilitatea pentru îndeplinirea cerințelor celor mai multe instalații. Igiena este asigurată prin utilizarea unui adaptor CIP pentru frunizarea curățării complete.

Beneficii

  • Presiune constantă maximă a rezervorului în timpul umplerii, procesării și golirii

  • Configurarea fiabilă a presiunii de lucru

  • Curățare completă cu sistemul CIP

Catalog de produse

Ultima versiune online "Close at hand"

Găsiți un produs Alfa Laval (pagini în limba engleza)

Cum funcţionează:

Construcție

Regulatorul presiunii rezervorului constă într-un singur ventil care încorporează un ventil de emisie a presiunii, un ventil de furnizare a presiunii și o conexiune pentru un indicator de presiune. Regulatorul de presiune se poate furniza cu un ventil cu diferite versiuni ale unității de amortizare/reglaj.

  • Setare fixă (doar o presiune)
  • Setare variabilă
  • Dispozitiv de acționare pneumatic

Regulatorul se poate integra cu un sistem superior a rezervorului SCANDI BREW®.

Principiul de funcționare

Unitatea de ventil este livrată fie cu un set fix, fie cu o setare variabilă, care reglează presiunea de degajare la presiunea de lucru necesară în rezervor. Când presiunea maximă a rezervorului depășește presiunea presetată, regulatorul eliberează gazul prin orificiul de aerisire fie pentru evacuarea atmosferică, fie pentru colectare. Dacă presiunea maximă a rezervorului scade, gazul este alimentat prin racordul de alimentare cu gaz din partea inferioară.

Curățarea pe loc (CIP)

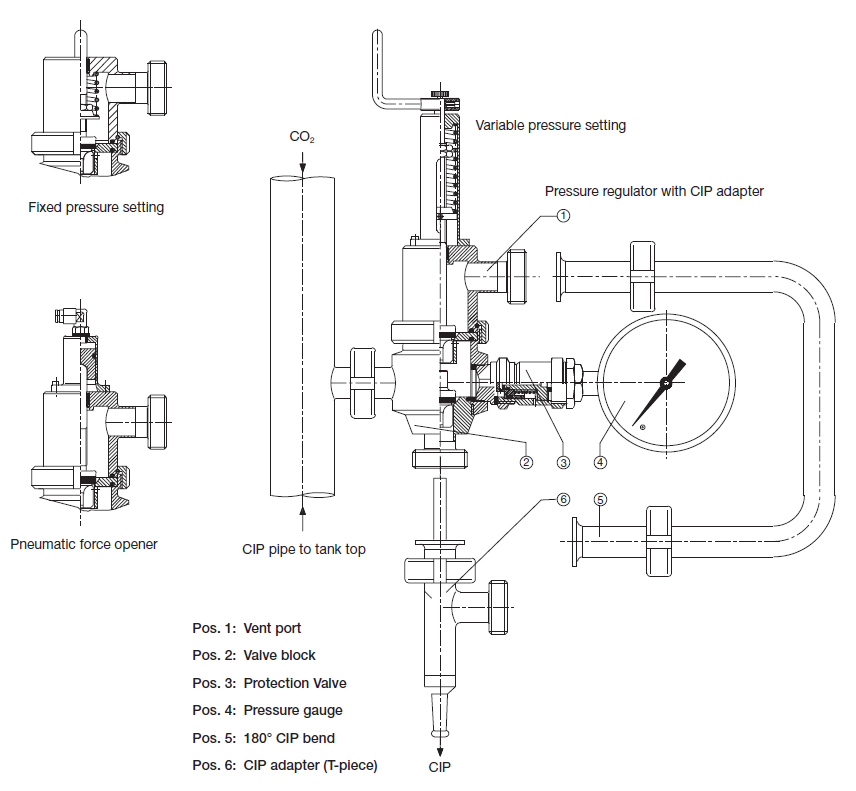

Regulatorul de presiune al rezervorului necesită curățare între fiecare lot. Acesta este încorporat în procedura CIP a rezervorului cu ajutorul adaptorului CIP opțional. Înainte de curățare, adaptorul CIP este montat pe regulatorul de presiune; forțează deschiderea supapei de alimentare cu gaz și a supapei de presiune și le permite să fie complet curățate. În timpul procedurii CIP, toate funcțiile sunt blocate. Vezi desenul schematic al regulatorului.

Opțiuni

    • Adaptor CIP (piesă T și cot 180 °)

    • Manometru

    • Supapă de protecție pentru manometru când presiunea CIP depășește domeniul pentru manometrul

    • Suporturi de montare

    • Deschizător forțat
    • Suport de montare pe partea inversă a blocului de supape
