Indication units

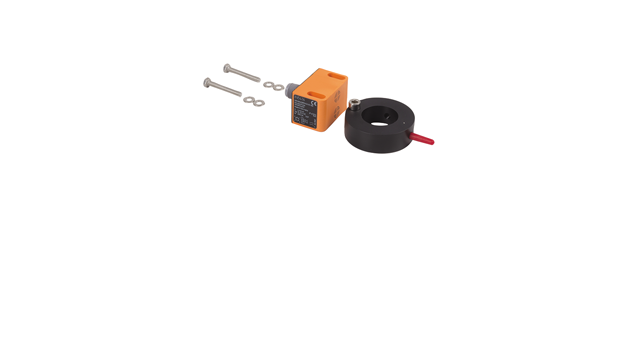

Unitatea de indicare Alfa Laval – Inductivă este o unitate electrică de feedback care asigură o funcționare rentabilă și funcționalități standard pentru indicarea automată pe partea inductivă a supapelor fluture Alfa Laval. Simplu și ușor de utilizat, acest indicator de poziție al supapei oferă informații despre starea de funcționare a supapei 24 de ore pe zi, 7 zile pe săptămână, contribuind totodată la creșterea productivității.
Informații de bază privind poziția supapelor utilizate în aplicații igienice
- Rezistent și rentabil
- Funcționare de precizie
- Durată lungă de viață
- Ușor de utilizat
Acest indicator de poziție a supapei este compatibil cu orice controler logic programabil (PLC) dotat cu o interfață PNP/NPN. Unitatea de indicare electrică este proiectată cu senzori inductivi pentru a fi utilizată împreună cu supapele fluture Alfa Laval în aplicații igienice din industria lactatelor, alimentară, a băuturilor, biotehnologică, farmaceutică și din multe alte industrii.
Cum funcționează unitățile de măsură?
Senzor de proximitate inductiv
Acest senzor de proximitate fără contact este utilizat în mod obișnuit ca indicator al poziției supapelor și este alcătuit dintr-un oscilator care generează câmpuri electromagnetice de înaltă frecvență care se propagă din suprafața de detectare. De fiecare dată când un metal conductiv (țintă de amortizare) se apropie de senzor, acesta reduce intensitatea câmpului electromagnetic, modificând astfel tensiunea oscilatorului. Un circuit de declanșare transformă acest semnal analogic într-un semnal digital de tip pornit/oprit și amplifică semnalul de ieșire la 24 V c.c. Senzorii de proximitate inductivi sunt utilizați pe scară largă pentru indicarea poziției supapelor și sunt potriviți pentru integrarea cu senzori de poziție a supapelor în diverse aplicații industriale, inclusiv pentru indicarea pozițiilor supapelor fluture.
Senzor de proximitate Hall
Acest senzor de proximitate fără contact este alcătuit dintr-un tranzistor Hall, care transformă semnalul de detectare Hall într-un semnal digital de tip pornit/oprit și amplifică semnalul de ieșire la 24 V c.c. Senzorul indică poziția supapei utilizând un câmp magnetic (polul nord) pentru a măsura distanța față de poziția relativă a pinului de indicare de pe tija supapei. Senzorii de proximitate Hall sunt adesea utilizați ca senzori de poziție a supapelor, în special pentru indicarea pozițiilor supapelor fluture, oferind o indicare fiabilă a poziției supapelor în sistemele automatizate.
Senzor NAMUR
NAMUR este asociat în principal cu senzorii de proximitate cu curent continuu cu două fire, care sunt adesea utilizați pentru indicarea poziției supapelor în medii periculoase. Astfel de senzori trebuie conectați la bariere de izolare sau la dispozitive cu siguranță intrinsecă. Funcționarea senzorului de proximitate NAMUR este similară cu cea a unui rezistor variabil. Pe măsură ce o țintă metalică se apropie de fața senzorului NAMUR, are loc o schimbare a impedanței senzorului și, prin urmare, consumul de curent al senzorului este redus. Acest lucru declanșează amplificatorul izolatorului galvanic, care activează comutatorul izolatorului și, astfel, furnizează un semnal de ieșire digital de tip pornit/oprit către sistemul PLC. Senzorii NAMUR sunt potriviți pentru utilizarea ca senzori de poziție a supapelor, inclusiv pentru indicarea pozițiilor supapelor fluture.
Indicarea poziției supapelor: sigură, fiabilă și economică
Unitățile de indicare Alfa Laval sunt dispozitive digitale eficiente din punct de vedere al costurilor, cu până la două semnale de feedback, care se montează direct pe jugul supapei, asigurând o indicare fiabilă a poziției supapei și feedback privind starea de deschidere/închidere a acesteia. Aceste indicatoare de poziție a supapelor (indicator lateral și suporturi) pot fi utilizate pe orice supapă Alfa Laval, dar reprezintă soluții deosebit de competitive pentru supapele cu un singur scaun SSV, supapele mixproof (suporturi), și pentru indicarea pozițiilor supapelor fluture. Aceste unități servesc drept senzori esențiali de poziție a supapelor în sistemele de proces automatizate.
Suporturi individuale și senzori inductivi de poziție a supapei
Alfa Laval oferă o gamă extinsă de suporturi și senzori inductivi de poziție a supapei pentru utilizare cu orice supapă Alfa Laval care necesită un suport special sau o interfață alternativă de detectare. Acești senzori sunt ideali pentru indicarea precisă a poziției supapei și pot fi utilizați pentru indicarea poziției supapelor fluture, precum și a altor tipuri de supape.
Opțiuni
Sunt disponibile senzori cu și fără cablu fix și indicatoare laterale cu conectori M12 cu 5 pini, inclusiv contrapartea conectorului, pentru conectarea la sursa de alimentare CA/CC. Aceste opțiuni asigură integrarea flexibilă a senzorilor de poziție a supapelor și indicarea fiabilă a poziției supapelor în diverse medii de proces.
