ThinkTop® Basic

ThinkTop Basic oferă facilitate de operare, funcționalitate standard și operare economică fiabilă pentru aplicațiile generale în industriile produselor lactate, alimentelor, băuturilor și biofarmaceutice.

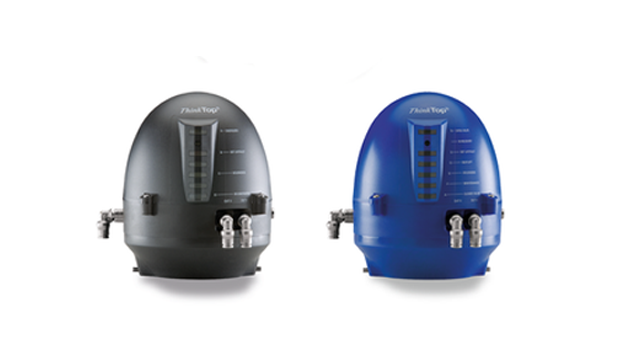

ThinkTop-ThinkTopBasic 640x360

Controlul standard al ventilei

ThinkTop combină calitatea Alfa Laval cu funcționalitatea standard pentru detectarea și controlul automatizat a ventilelor sanitare. La fel ca unitatea premium ThinkTop, ThinkTop Basic oferă o construcție durabilă etanșă, proiectare preventivă și dovedită și un cost total scăzut a dreptului de proprietate. Cu toate acestea, facilitatea operării este scopul principal al ThinkTop Basic, astfel încât această supapă de detectare și  cap de coloană este optimizată cu mai puține opțiuni și mai puține conexiuni digitale. ThinkTop Basic este disponibil în versiunile Digital, AS-Interface și ATEX.

Automatizarea riguroasă și eficientă a ventilei

Construcția fiabilă și automatizată a ThinkTop Basic contribuie la siguranța procesului:

  • Sistem cu senzor fără atingere și  'configurare și uitare' cu până la trei ventile solenoide. Detectează atât condiția cât și poziția tijei ventilei cu o precizie de ±0,1 mm. Parametrii de setare sunt stocați, dar pentru o mai mare flexibilitate și facilitatea operației, aceștia se pot reprograma cu ușurință. Pentru că senzorii cu microcip sunt fixați direct pe capul de coloană, aceștia sunt mai puțin sensibili la efectele temperaturii, vibrațiilor și șocului de presiune.
  • Bandă de toleranță prestabilită. Nu se cer modificări manuale ale senzorilor de feedback. Benzile de toleranță ale ventilei cu o setare implicită preconfigurată de ±5mm pentru setarea parametrilor asigură fiabilitate  operațională pentru orice supapă pneumatică sanitară Alfa Laval.
  • Două semnale de reacție PNP/NPN controlate printr-o siguranță pe panoul senzorului oferă o funcționalitate de indicație de bază pentru pozițiile alimentate și fără curent  ale ventilei principale.

Robust și durabil

Construit  efectiv pentru operare  în orice mediu, ThinkTop Basic dovedește un montaj robust, durabil și fiabil de detectare și control a ventilei. Designul său igienic rezistă la efectele impactului fizic, poluării, înghețării, radiațiilor UV și temperaturilor   de până la  85°C în timp ce susțin producția continuă

Perfect etanș și conform cu IP66/IP67, ThinkTop Basic dispune  de o tehnologie de ventilare de protecție superioară GORE™, care previne condensarea apei și pătrunderea prafului, apei și a altor particule  în interiorul capul de coloană. Astfel, capul de coloană poate fi spălat cu apă și fluide de curățare fără să pună în pericol setări importante. Aceasta contribuie la o igienă maximă și elimină efectiv problemele legate de coroziune și contaminare externă.

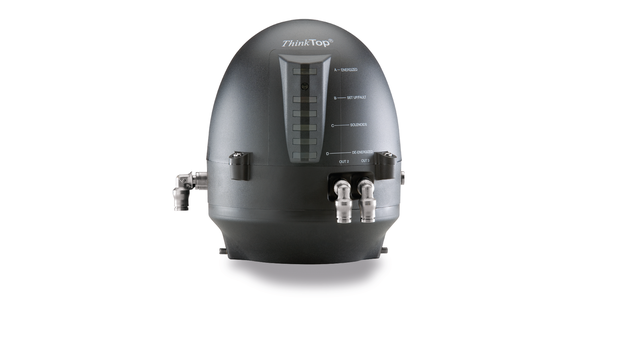

Controlul certificat ATEX al ventilei

Pentru utilizarea în medii potențial explozive există ThinkTop Basic Intrinsically Safe (IS) dotat cu ventile solenoide conform ATEX și senzori de reacție. Durabil, precis și ușor de instalat, ThinkTop Basic IS este conform  Directivei echipamentului ATEX 94/9/EC, Grup II, Categorii 2 Gaz și praf.

Modernizarea crește performanța

Actualizarea sistemelor de automatizare a vechilor ventile  cu tehnologia avansată de detectare și control a ventilelor poate scădea semnificativ investiția, crește performanța instalației și poate reduce costurile de operare. În multe cazuri, supapa pneumatică rămâne la fel; se cere doar înlocuirea interfețelor capului de coloană. Întrucât actualizarea necesită înlocuirea capului de coloană, ThinkTop Basic oferă un randament  rapid al investițiilor și economii pe termen lung privind costurile de operare și mentenanță.

Notă explicativă:  Actualizarea crește fiabilitatea, reducând în același timp costurile de operare.



Beneficii

  • Design rezistent
  • Design esențial testat pentru siguranța
  • Cost total scăzut

Catalog de produse

Ultima versiune online "Close at hand"

Găsiți un produs Alfa Laval (pagini în limba engleza)

ATEX-control garantat al ventilului

Valve cluster_TTBasic.jpg

Cum funcţionează:

Construcție

Unitatea de detectare și control ThinkTop Basic este un cap de coloană modular, uniform care constă într-un sistem testat cu senzor fără atingere  'configurat și uitat', cu diode emițătoare de lumină, ventile solenoide și panou cu senzor de control a ventilei pentru conectarea la orice sistem PLC (Controler Logic de Programare).

Principiu de operare

Sistemul de senzori detectează cu precizie mișcare tijei ventilei, poziția ventilei la orice timp dat, cu o precizie de ± 0.1mm prin intermediul senzorilor cu microcip. Pentru localizarea poziției actuale a ventilei, cipurile cu senzor din interiorul panoului de senzori calculează unghiul dintre câmpul magnetic axial produs de un ac de indicare montat pe tija ventilei.

Sistemul de senzori primește semnale de la sistemul PLC ca să alimenteze sau să întrerupă alimentarea ventilei pneumatice.  Apoi acesta transmite semnale de reacție  care indică poziția ventilei principale și condiția înapoi la sistemul PLC.

Cel mult trei ventile solenoide convertesc semnalele de senzori din curent electric în energie mecanică ca să alimenteze sau să întrerupă alimentarea ventilei pneumatice printr-un stimul fizic al unui ac de indicare montat pe tija ventilei.
